O atlas do site

27 pranchas de anatomia

Ilustração original em lápis sobre papel, com o óxido reservado à estrutura em foco de cada prancha. Nenhuma legenda é gravada na imagem — de propósito: o rótulo é texto de página, que a busca encontra, o leitor de tela lê e o navegador traduz.

Ilustrações educacionais. Cada uma declara o que mostra; é essa lista que a revisão clínica confere, prancha a prancha. Elas situam estruturas — não interpretam exame nenhum.

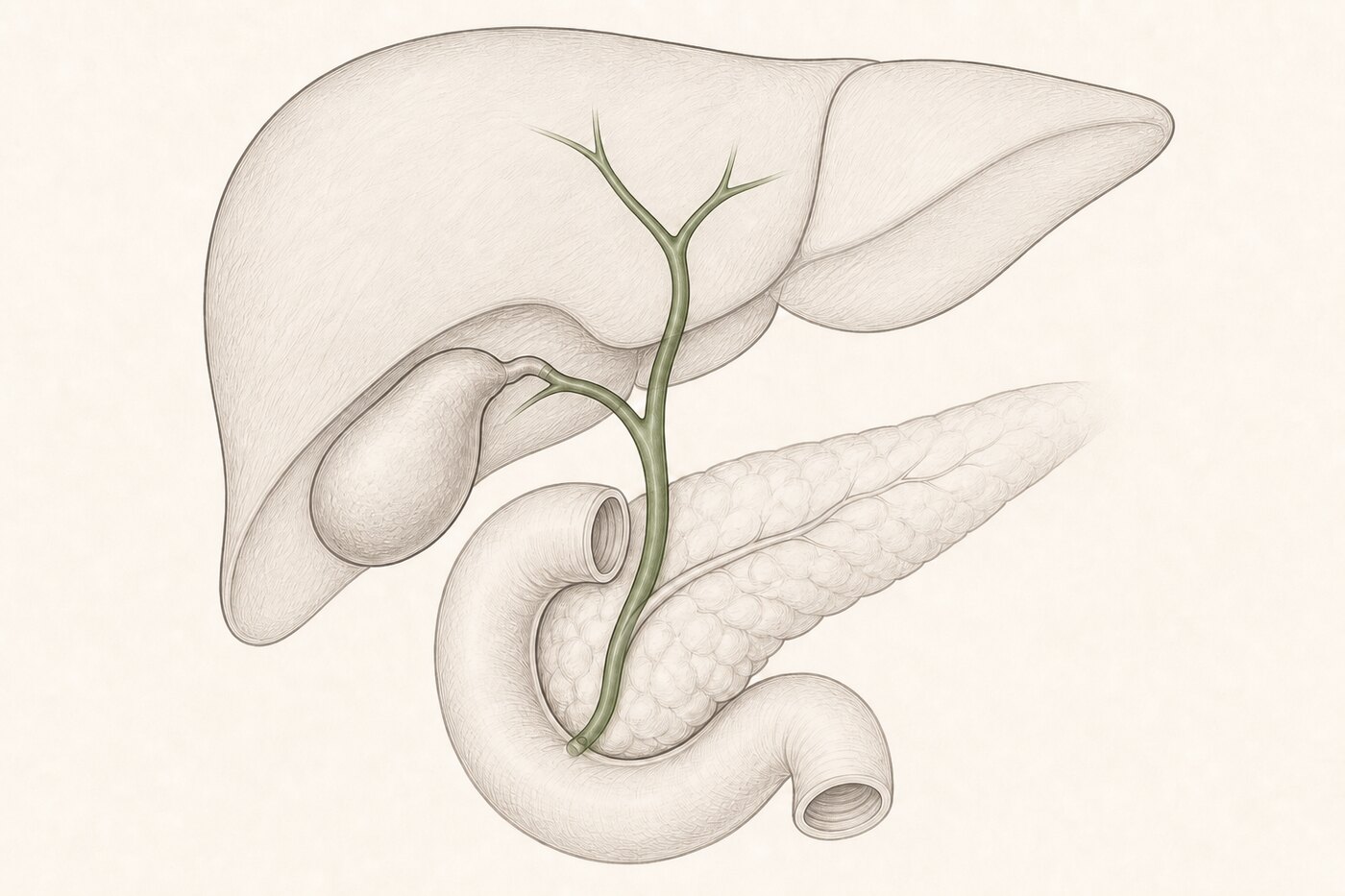

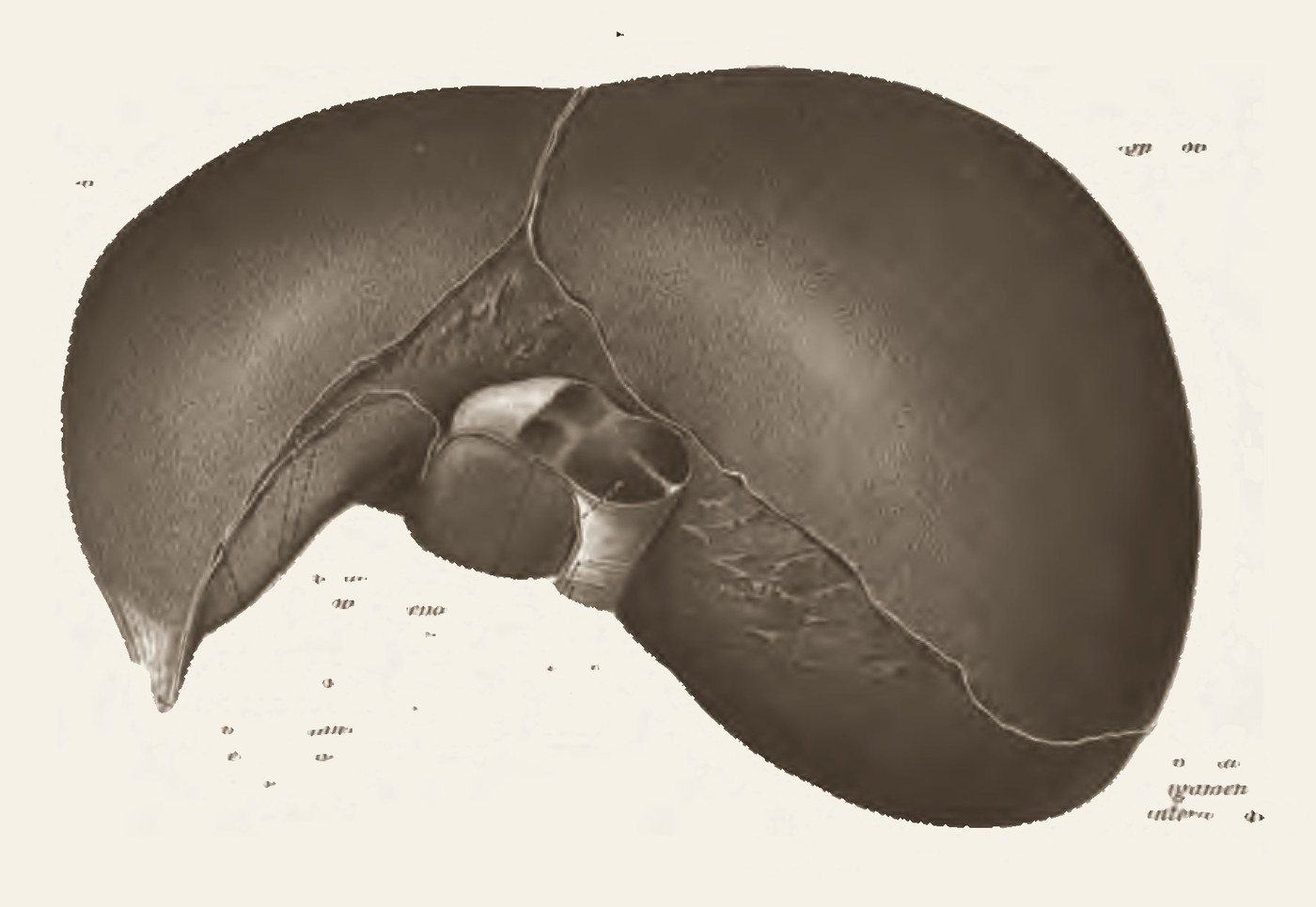

  1. Vias biliares — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, vesícula e via biliar. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 01Vias biliaresIlustração educativa

    O caminho da bile, do fígado até o intestino. Em destaque, a vesícula e os canais que a ligam ao canal principal.

    • Em vermelho-óxido: Vesícula e via biliar
    • Fígado e os canais de dentro dele
    • Vesícula biliar, com colo e infundíbulo
    • Ducto cístico e canal principal
    • Desembocadura no duodeno

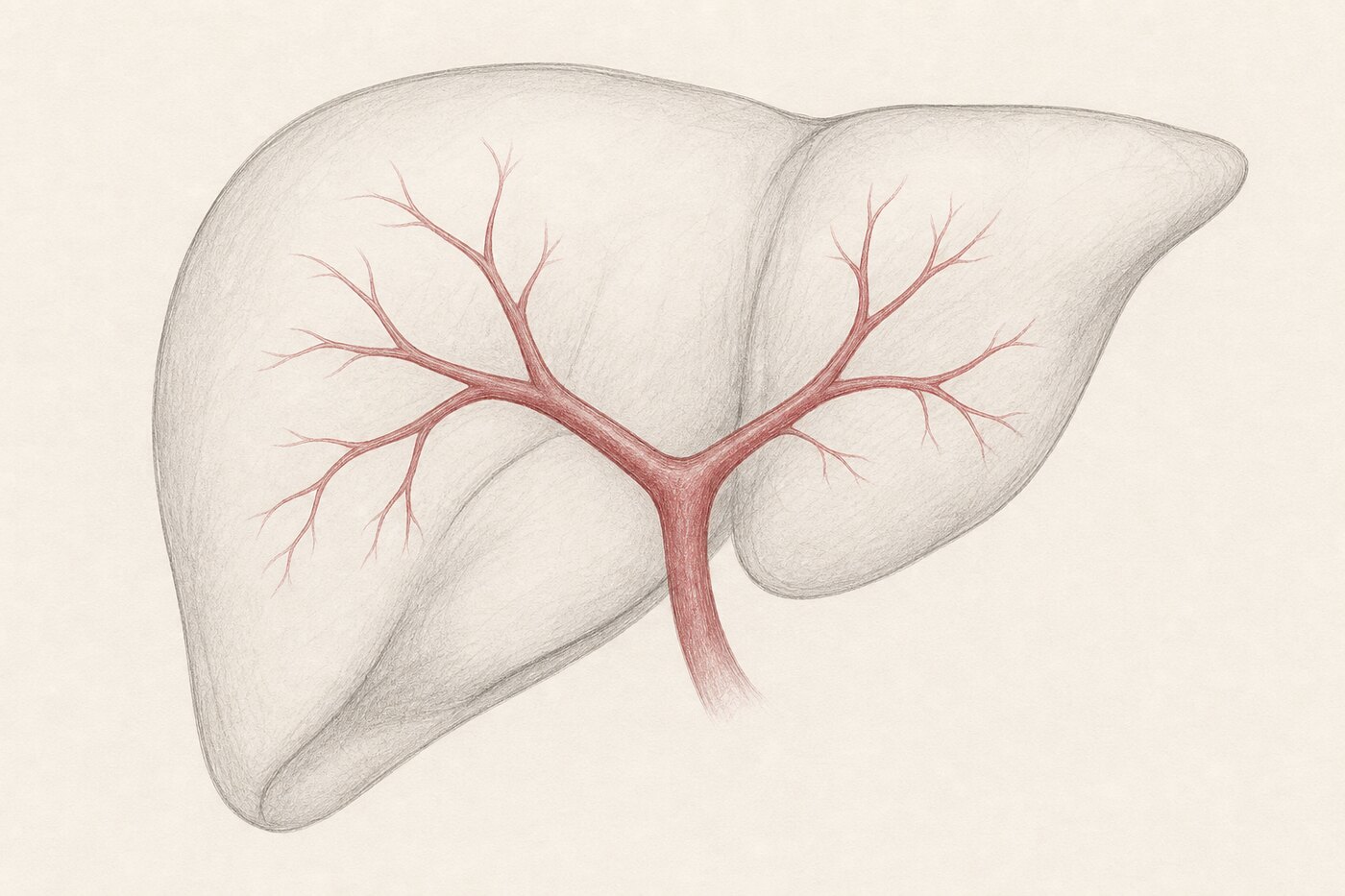

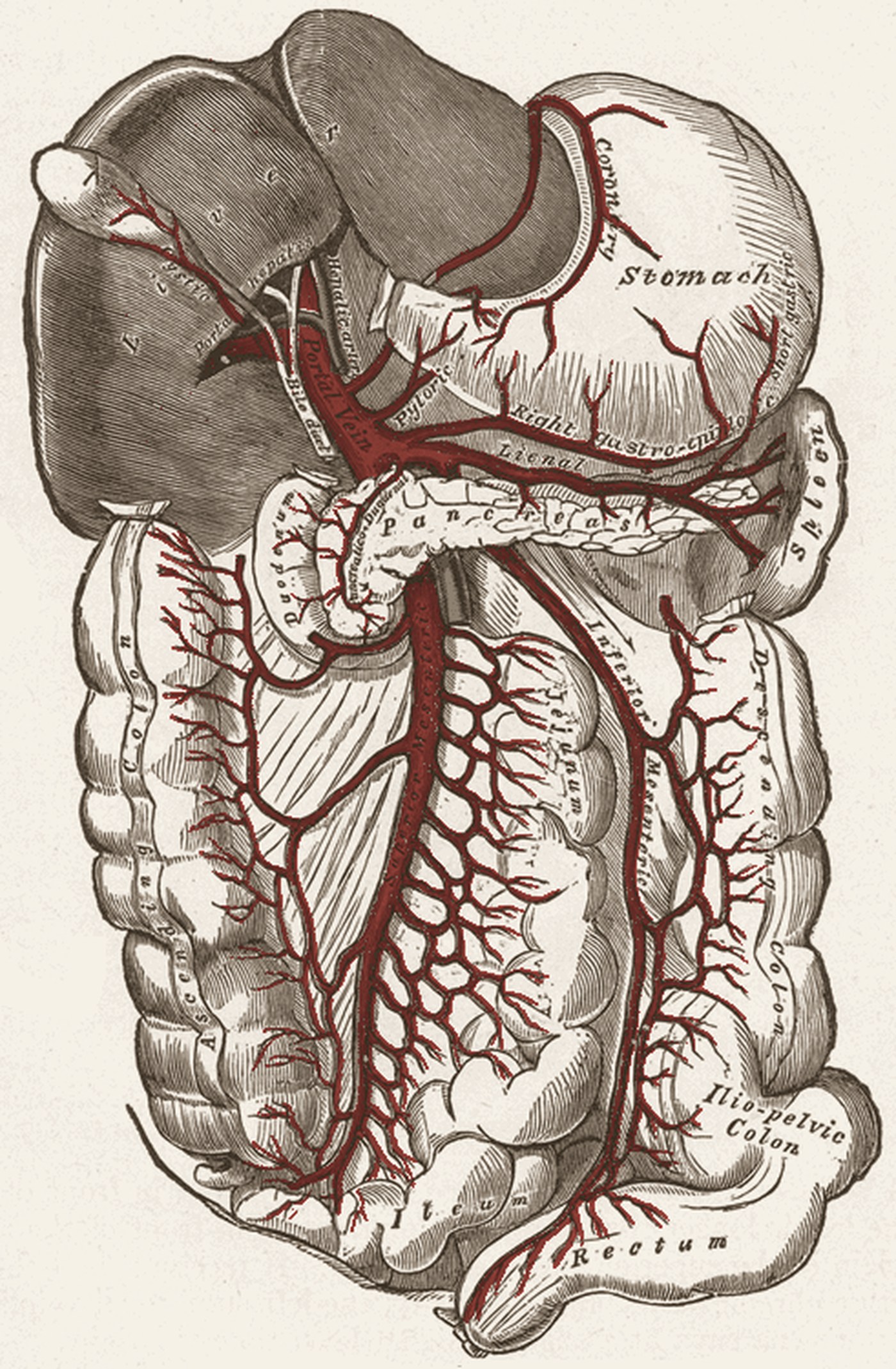

  2. Doppler do sistema porta — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, sistema porta. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 02Doppler do sistema portaIlustração educativa

    A veia porta e seus ramos. O sentido do fluxo aqui é a informação principal do exame.

    • Em vermelho-óxido: Sistema porta
    • Veia porta e ramos
    • Relação com o fígado

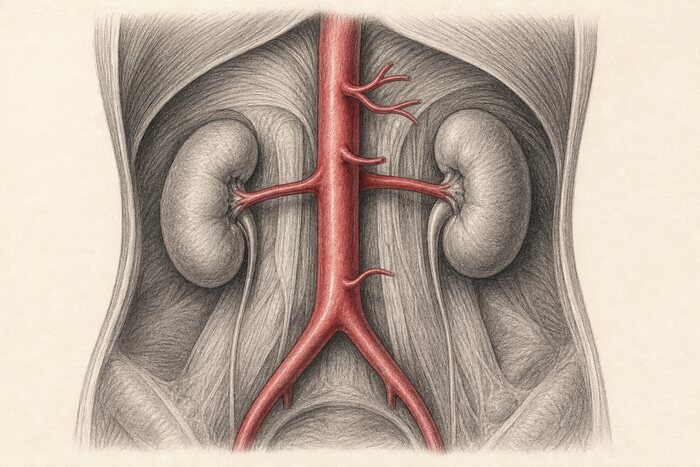

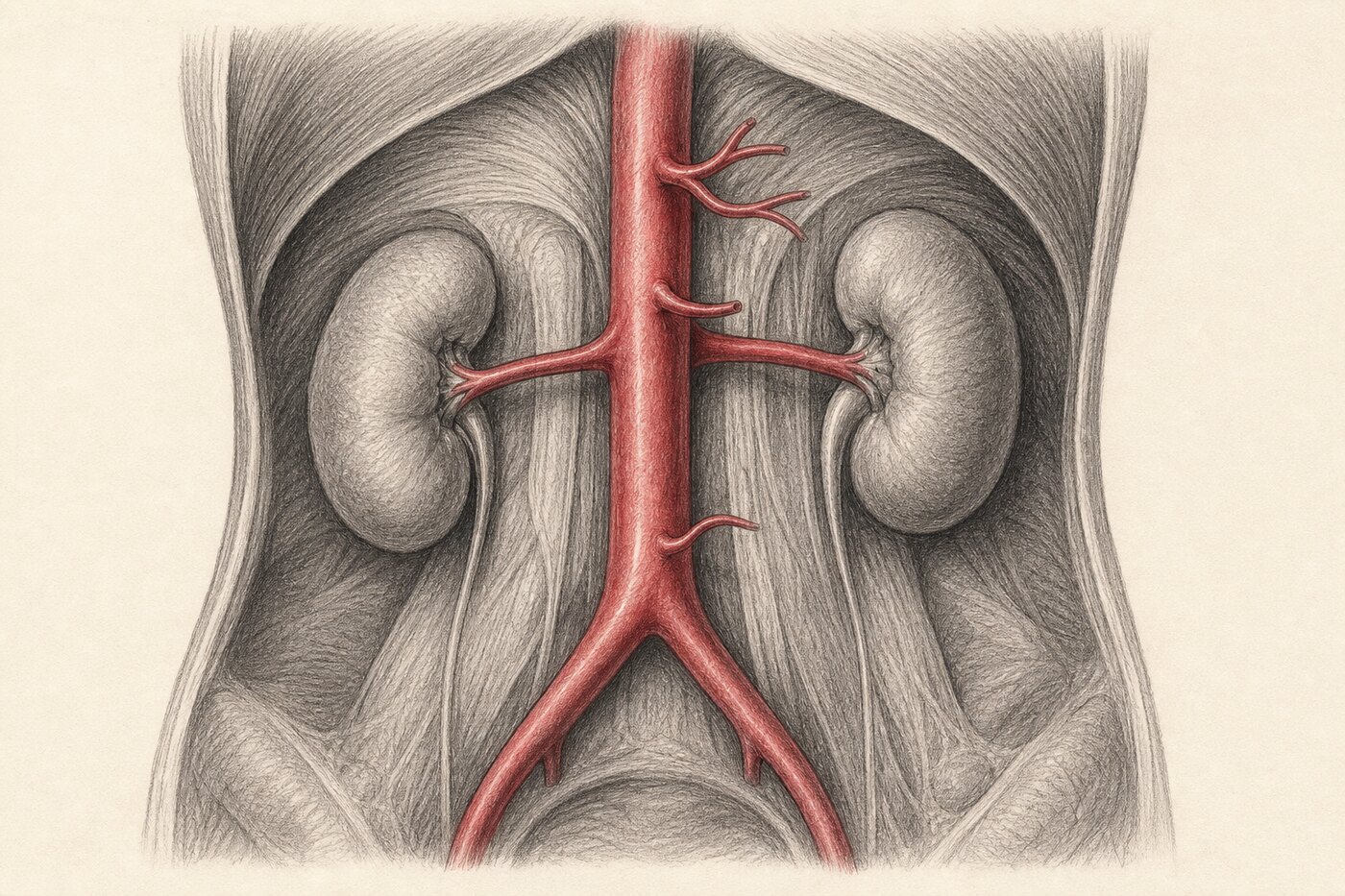

  3. Doppler da aorta abdominal — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, aorta abdominal. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 03Doppler da aorta abdominalIlustração educativa

    A aorta na barriga e a relação com os ramos principais, no exame com Doppler.

    • Em vermelho-óxido: Aorta abdominal
    • Aorta abdominal
    • Ramos principais

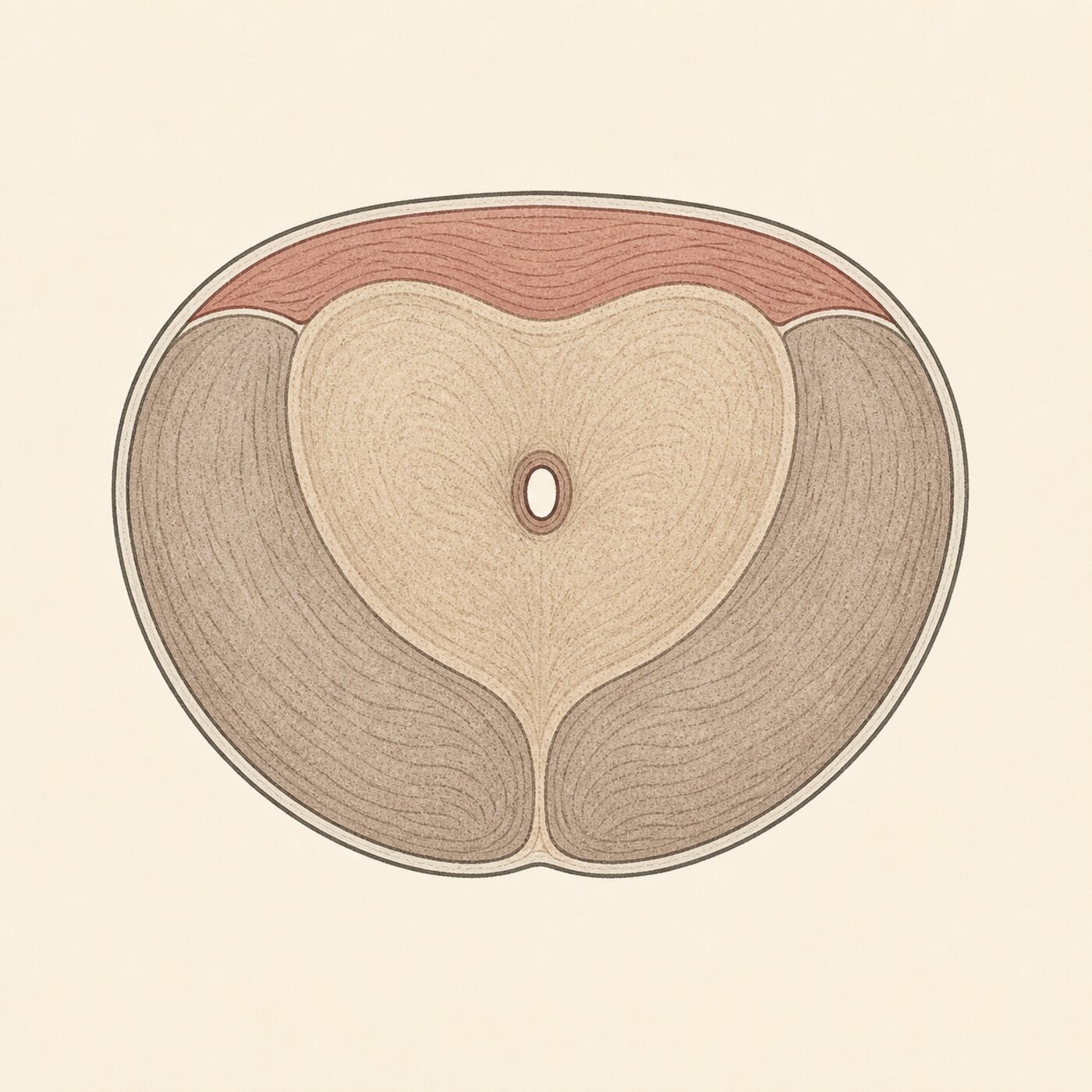

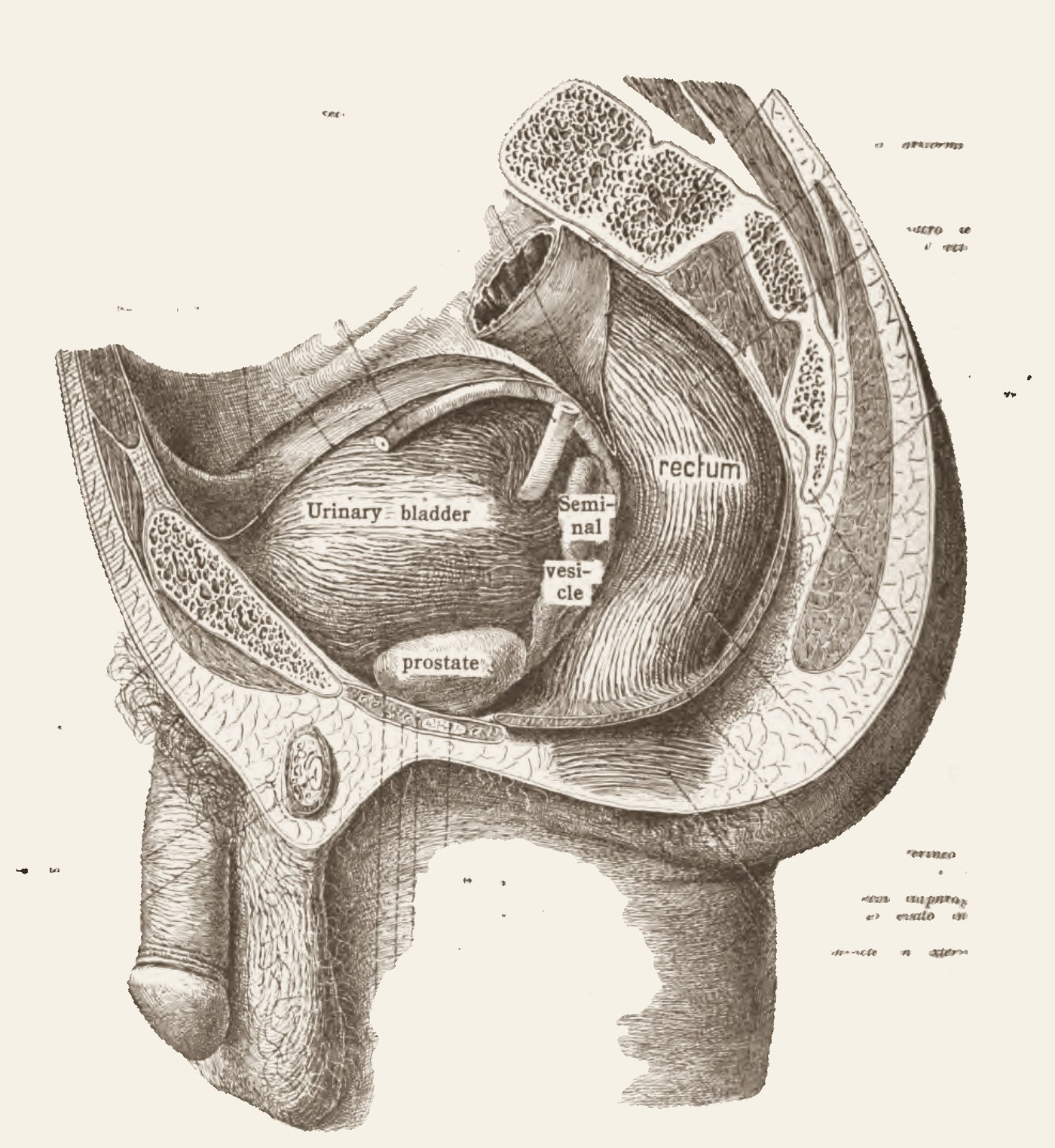

  4. Zonas da próstata — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, anatomia zonal. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 04Zonas da próstataIlustração educativa

    As zonas da próstata na altura média. A periférica é onde a maior parte dos tumores aparece; a de transição é onde a glândula cresce com a idade.

    • Em vermelho-óxido: Anatomia zonal
    • Zona periférica
    • Zona de transição
    • Uretra

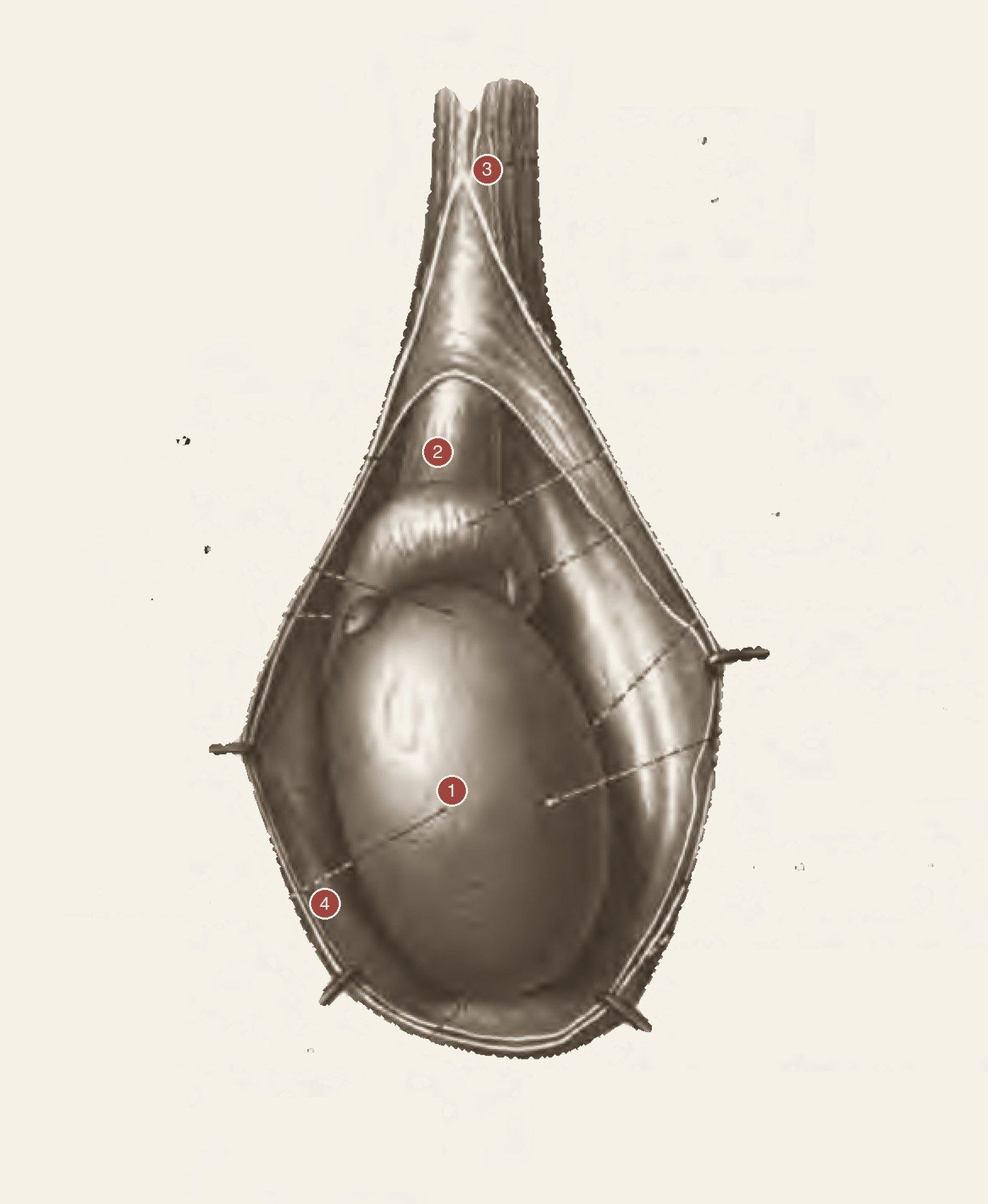

  5. Testículo e plexo pampiniforme — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, plexo venoso. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 05Testículo e plexo pampiniformeIlustração educativa

    O testículo, o epidídimo e o emaranhado de veias do cordão — onde a varicocele se forma.

    • Em vermelho-óxido: Plexo venoso
    • Testículo e epidídimo
    • Plexo pampiniforme
    • Cordão espermático

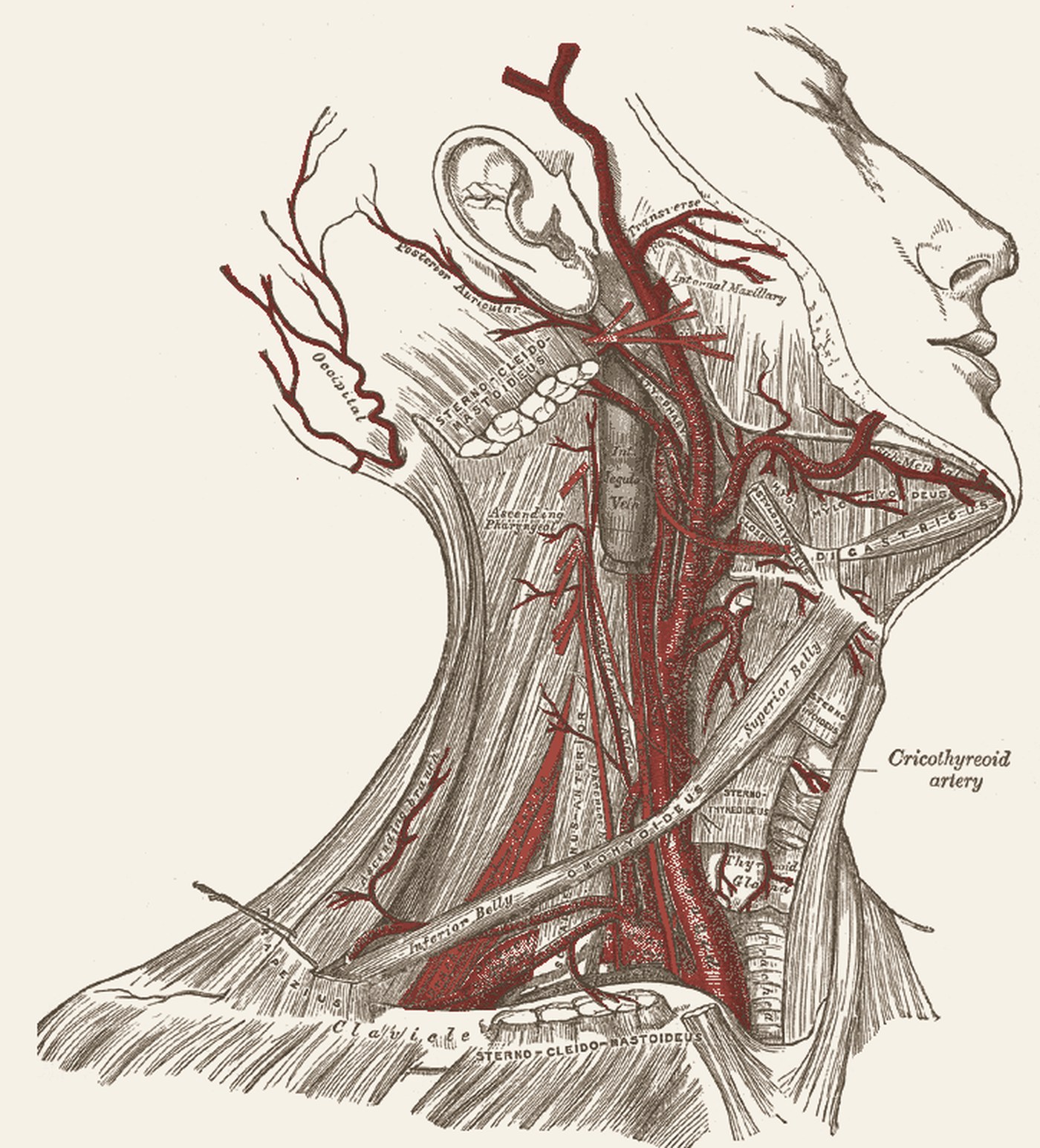

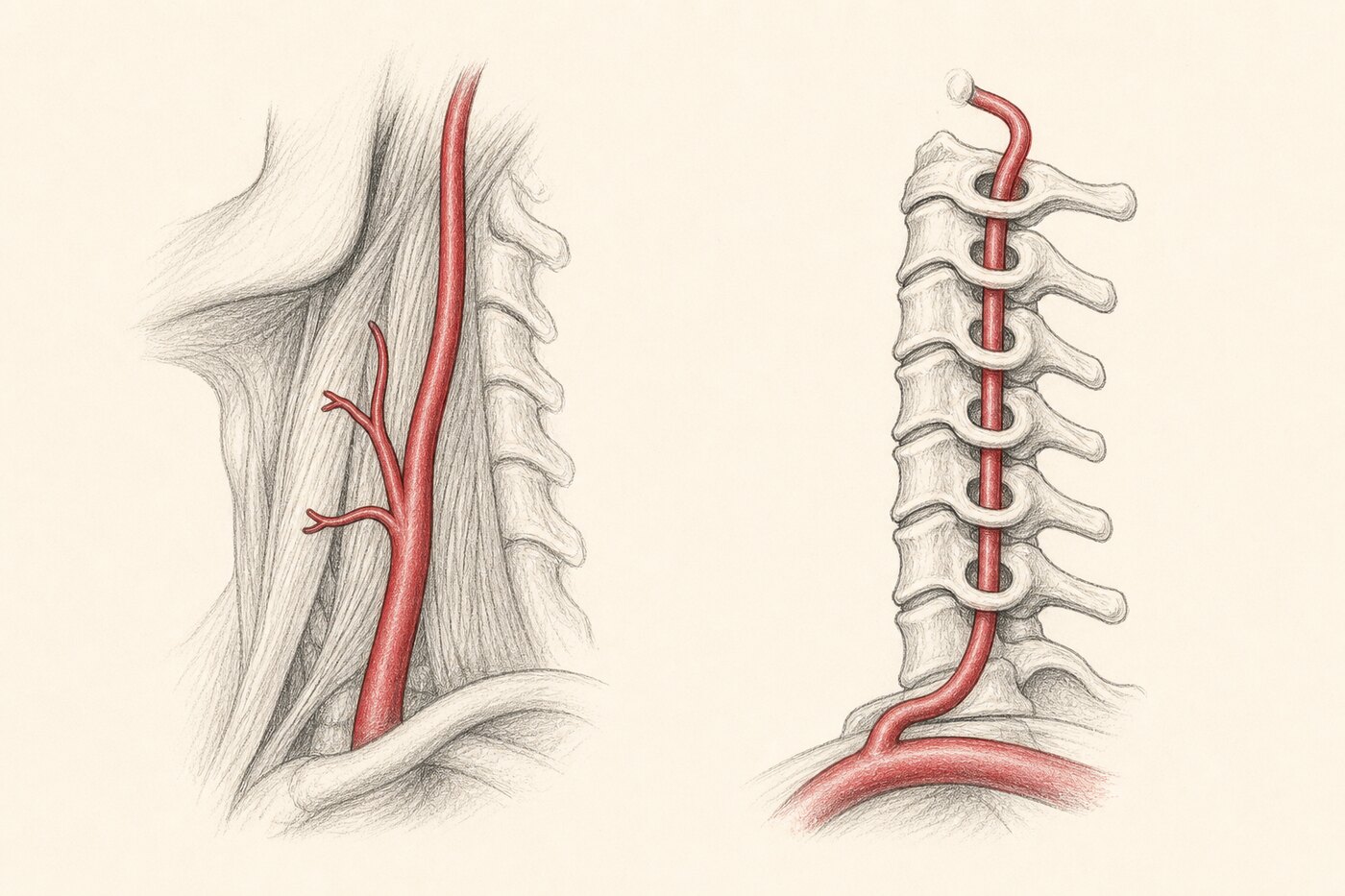

  6. Carótidas e vertebrais — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, vasos cervicais. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 06Carótidas e vertebraisIlustração educativa

    Os vasos do pescoço que levam sangue ao cérebro. Têm exame próprio: não entram no ultrassom de tireoide.

    • Em vermelho-óxido: Vasos cervicais
    • Carótida comum, interna e externa
    • Bifurcação carotídea
    • Artéria vertebral

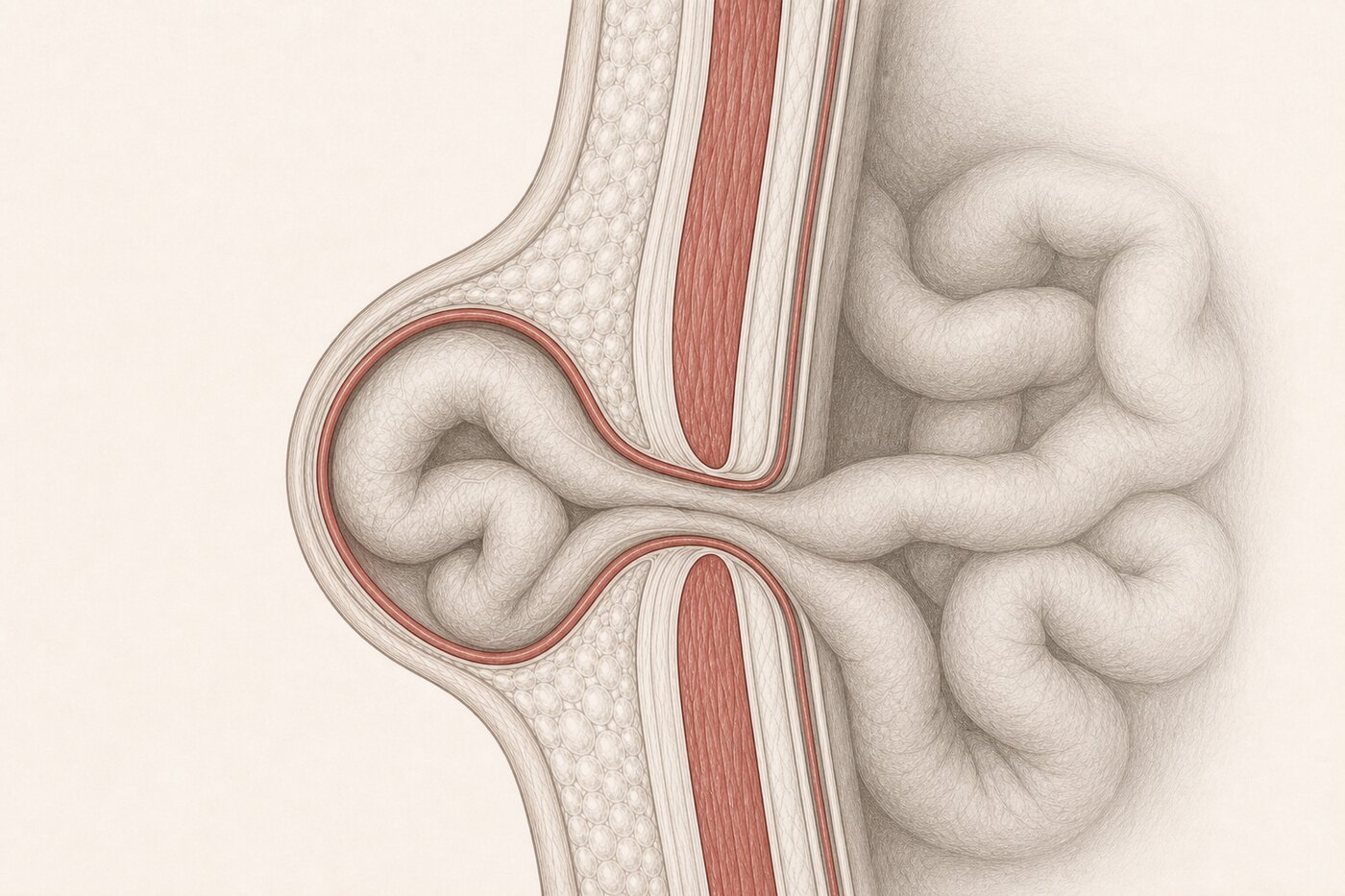

  7. Hérnia da parede abdominal — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, colo herniário. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 07Hérnia da parede abdominalIlustração educativa

    As camadas da parede da barriga e o ponto por onde o conteúdo passa. O tamanho do colo importa mais que o do volume por fora.

    • Em vermelho-óxido: Colo herniário
    • Pele, gordura, músculo, fáscia e peritônio
    • Falha na camada muscular
    • Conteúdo atravessando o colo

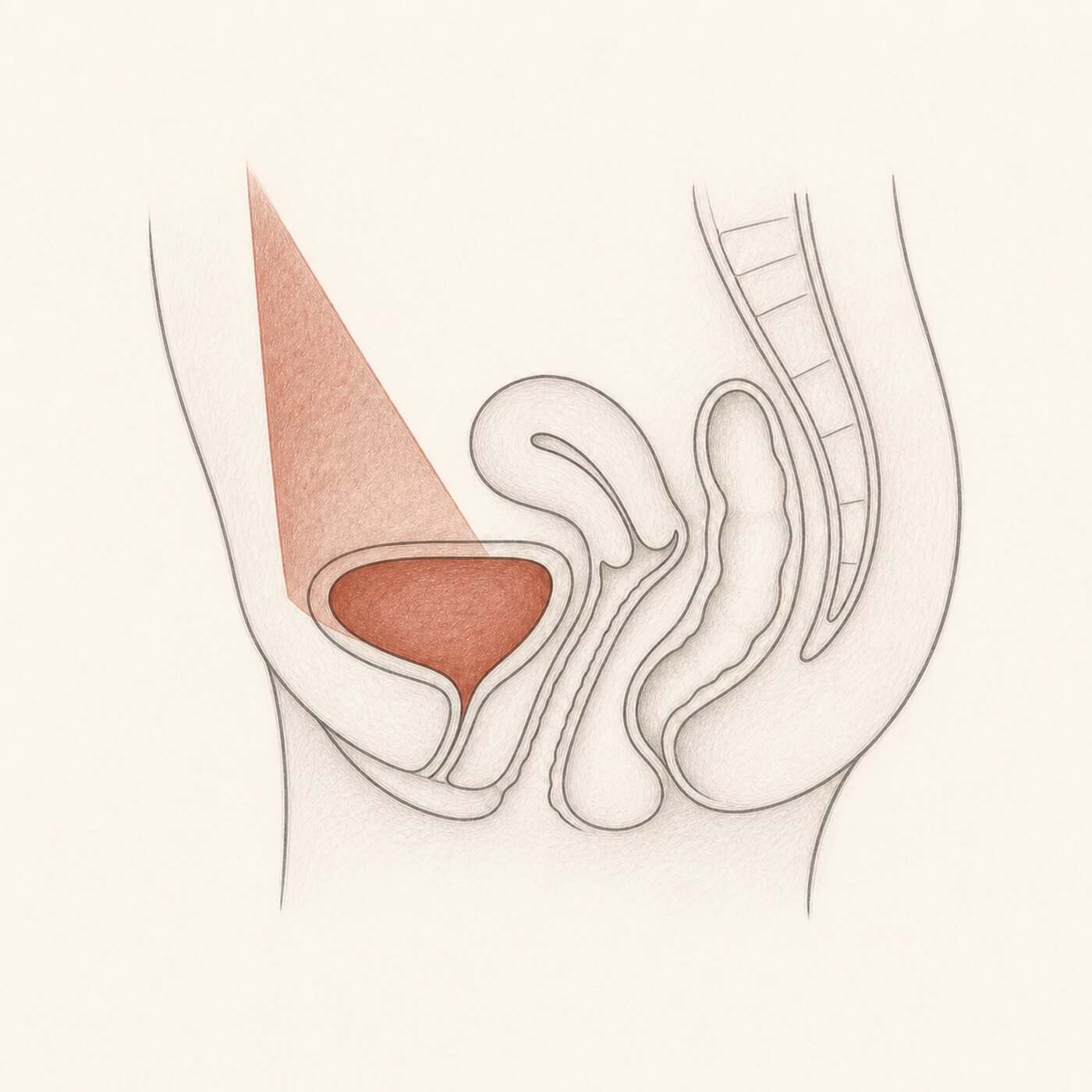

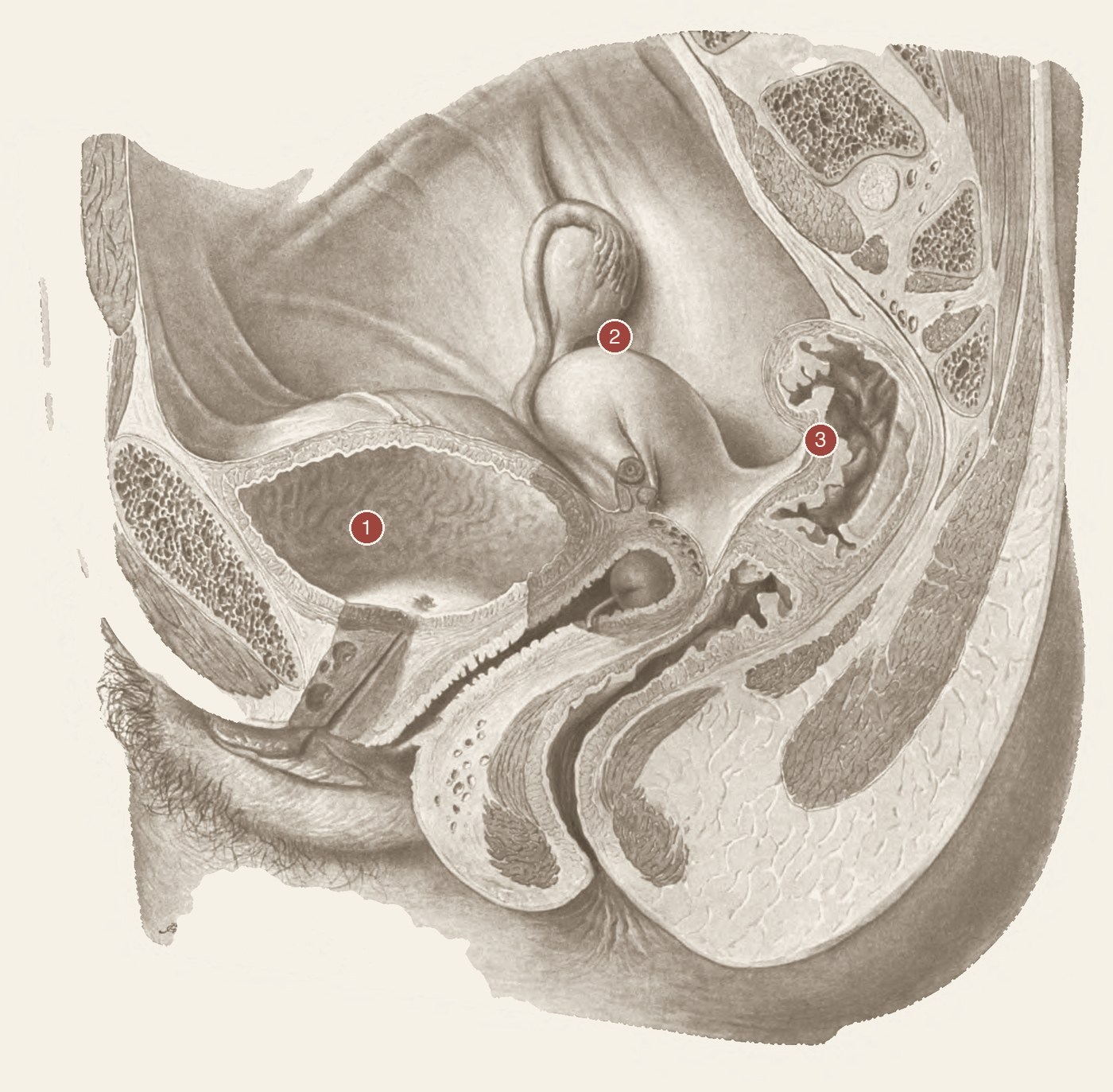

  8. Pelve pelo acesso abdominal — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, janela pela bexiga. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 08Pelve pelo acesso abdominalIlustração educativa

    A pelve vista pelo acesso de cima, que exige bexiga cheia para abrir janela até o útero e os ovários.

    • Em vermelho-óxido: Janela pela bexiga
    • Bexiga como janela acústica
    • Útero e colo
    • Ovários

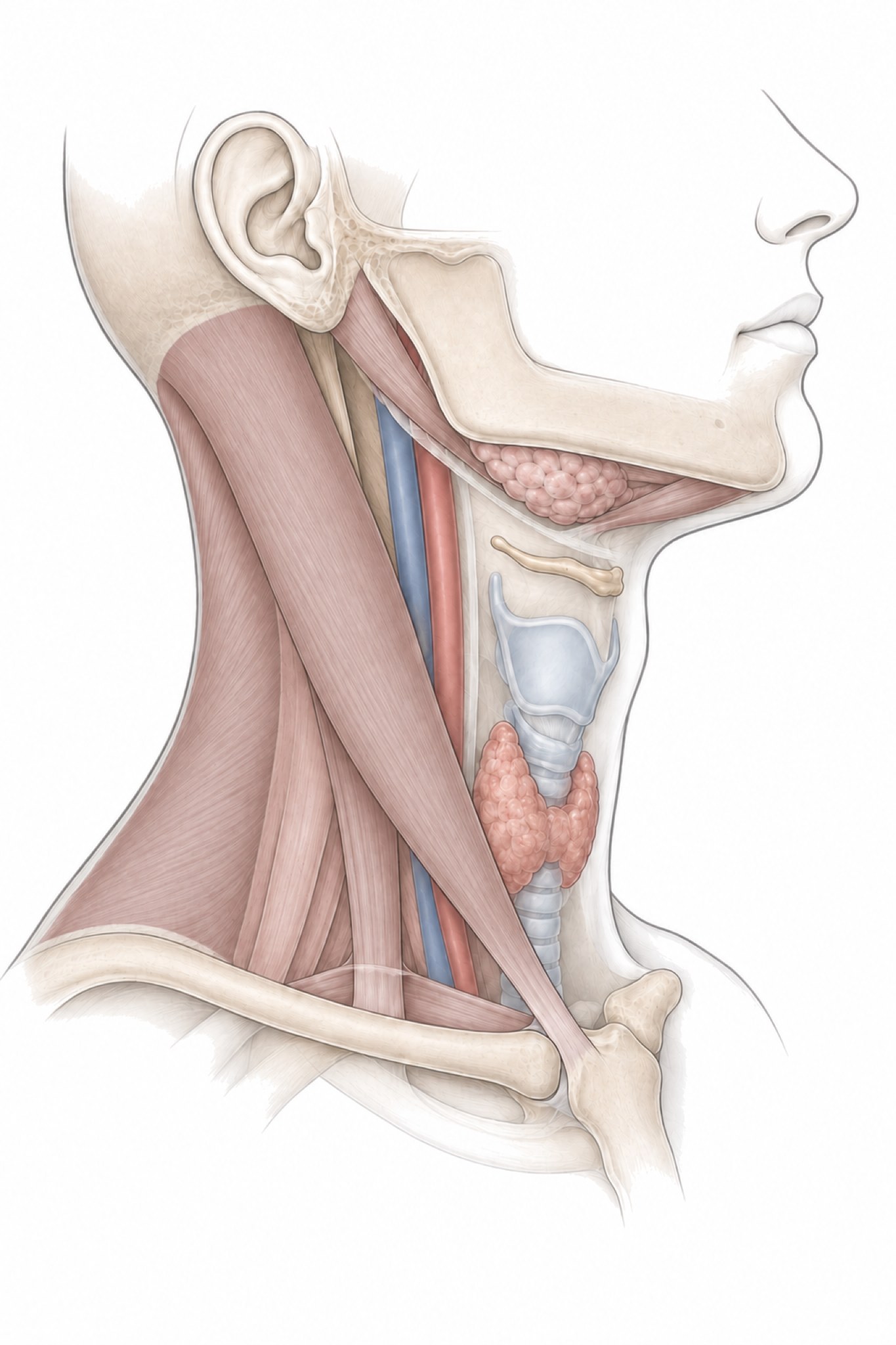

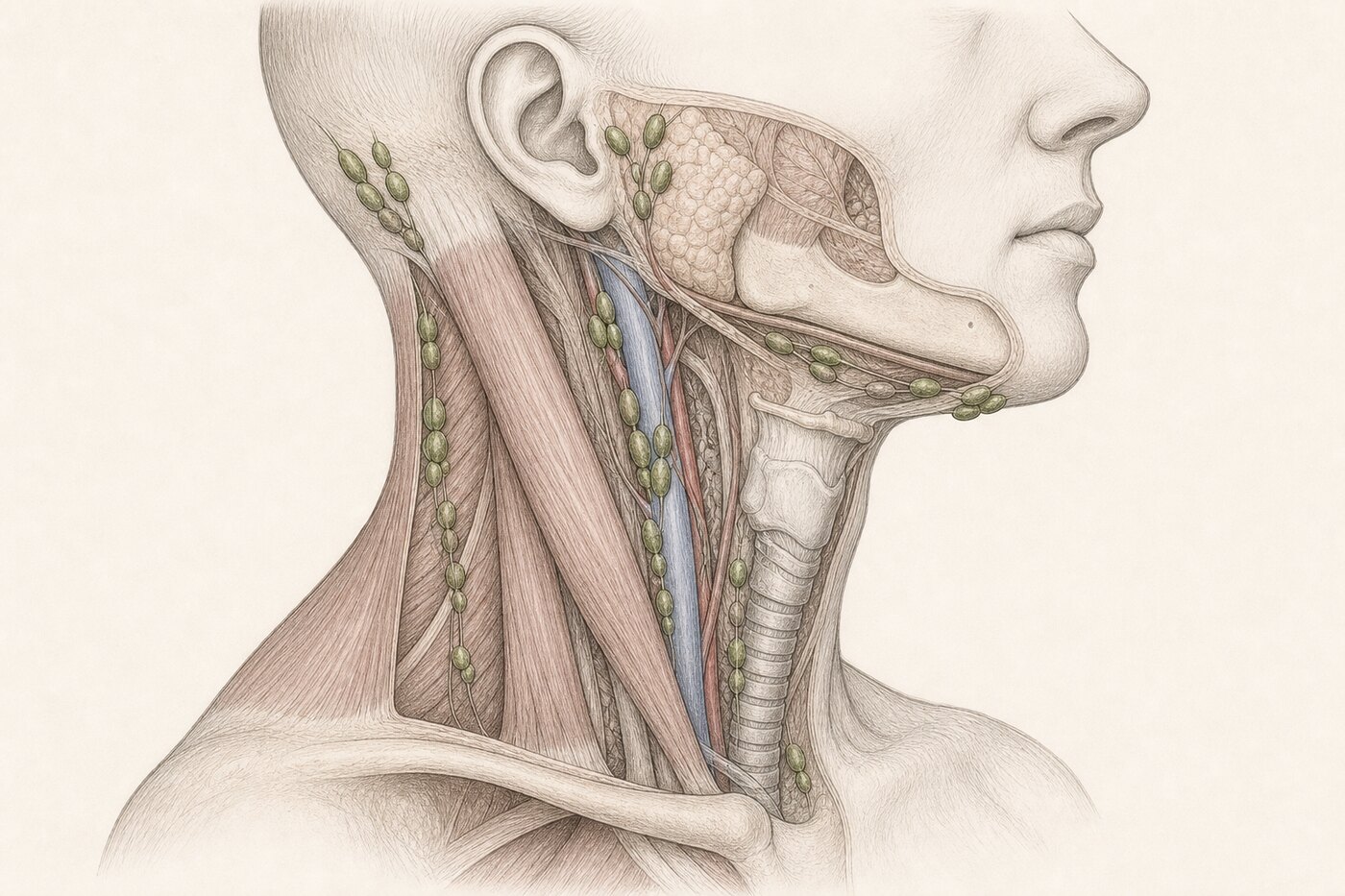

  9. Cadeias linfonodais do pescoço — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, cadeias linfonodais. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 09Cadeias linfonodais do pescoçoIlustração educativa

    As cadeias de gânglios do pescoço, que são o alvo do exame de região cervical — e que o exame de tireoide não cobre.

    • Em vermelho-óxido: Cadeias linfonodais
    • Cadeias centrais e laterais
    • Relação com a tireoide e com os grandes vasos

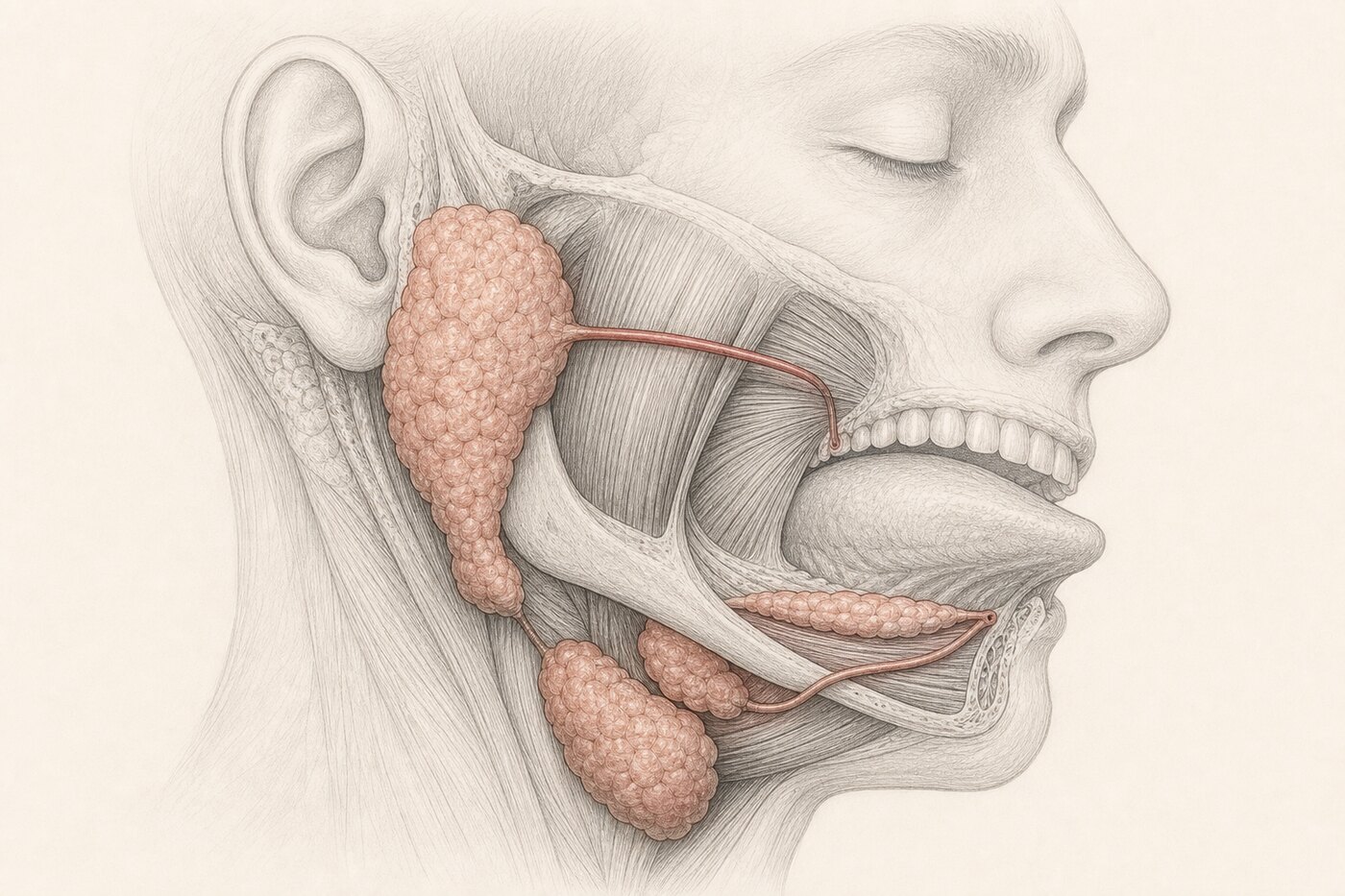

  10. Glândulas salivares — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, glândulas salivares. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 10Glândulas salivaresIlustração educativa

    Parótidas, submandibulares e sublinguais. Aumento abaixo do ângulo da mandíbula raramente é tireoide.

    • Em vermelho-óxido: Glândulas salivares
    • Parótida e seu ducto
    • Submandibular
    • Sublingual

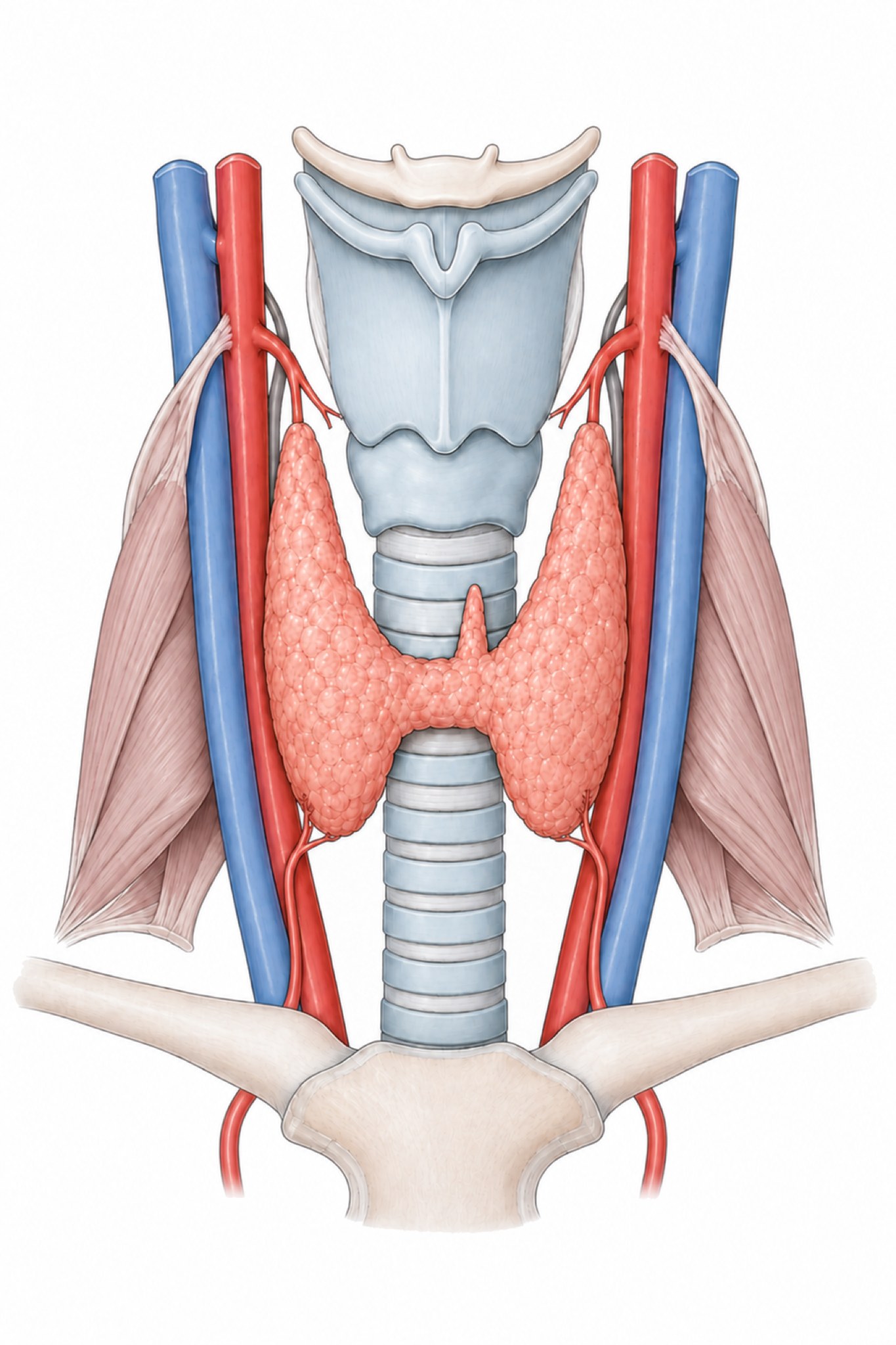

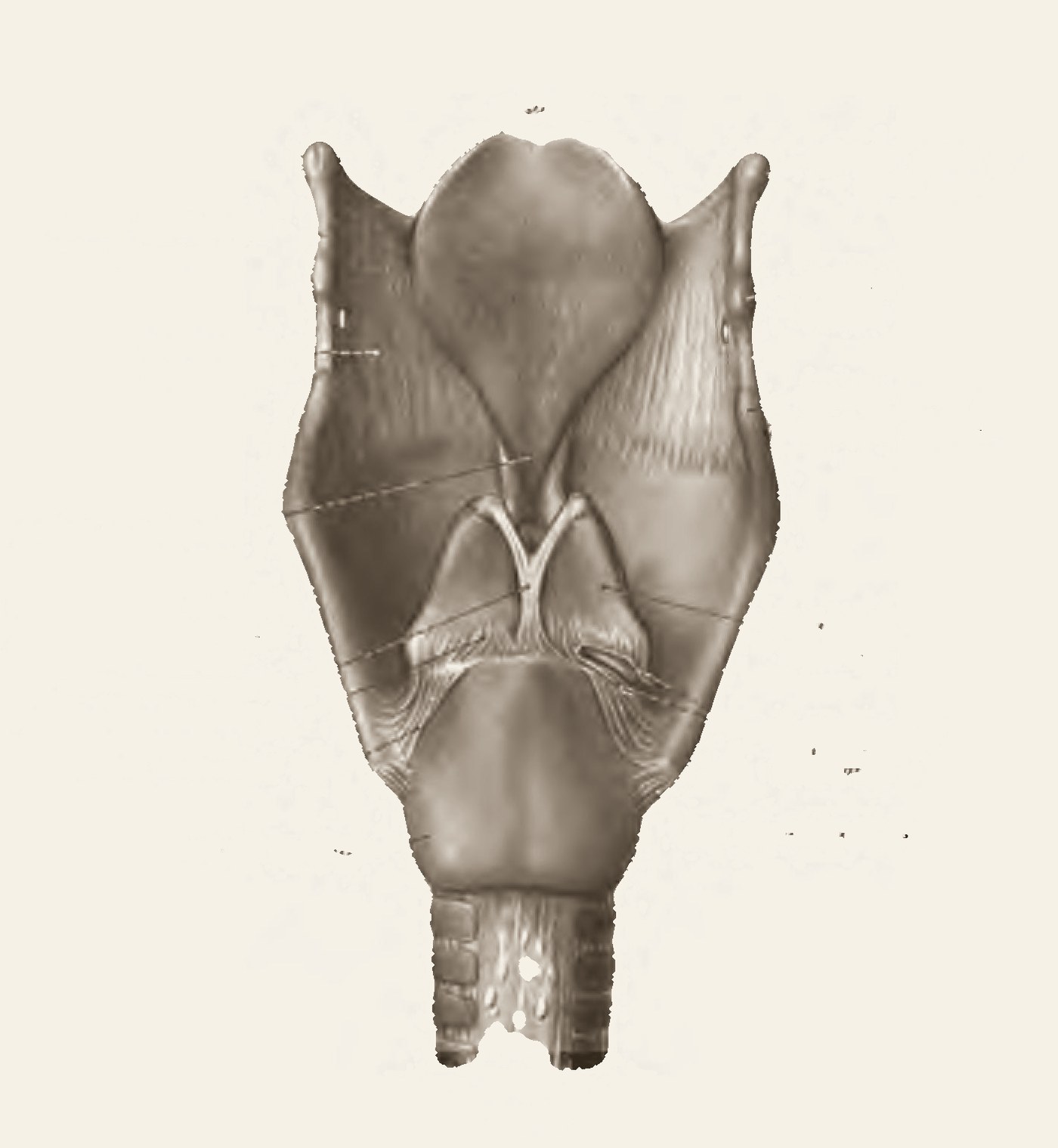

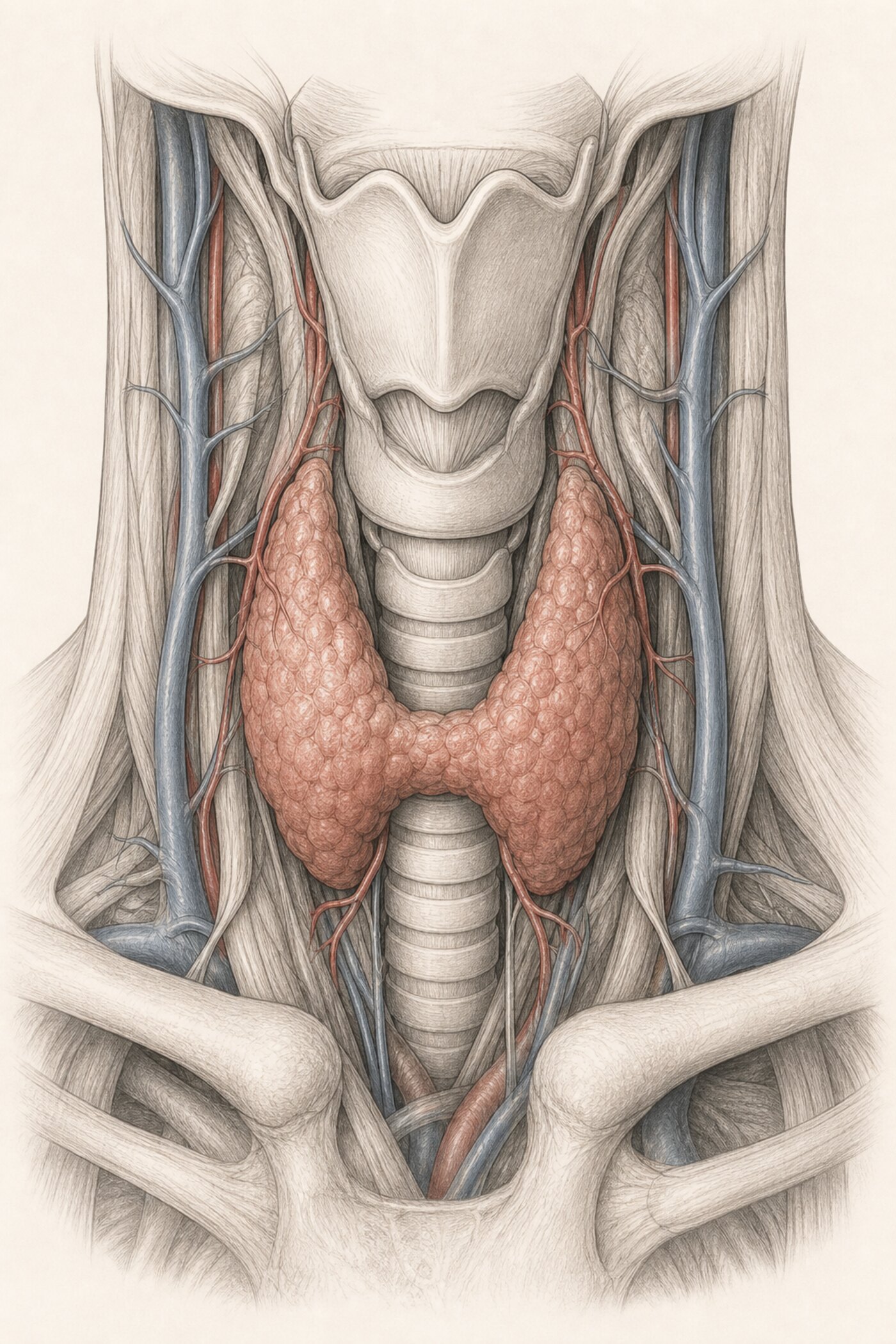

  11. Tireoide e relações vasculares — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, glândula tireoide. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 11Tireoide e relações vascularesIlustração educativa

    A tireoide na frente da traqueia, e os vasos do pescoço ao lado dela — que têm exame próprio e não entram no de tireoide.

    • Em vermelho-óxido: Glândula tireoide
    • Lobos e istmo da tireoide
    • Traqueia por trás
    • Carótidas e jugulares, lateralmente
  12. O campo do abdome superior — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, órgãos do andar superior. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 12O campo do abdome superiorIlustração educativa

    Em óxido, o que o exame de abdome superior cobre. Em cinza, o que fica de fora — e que só entra no exame de abdome total.

    • Em vermelho-óxido: Órgãos do andar superior
    • Coberto: fígado, vias biliares, vesícula, baço e pâncreas
    • Fora: rins, bexiga, aorta e veia cava

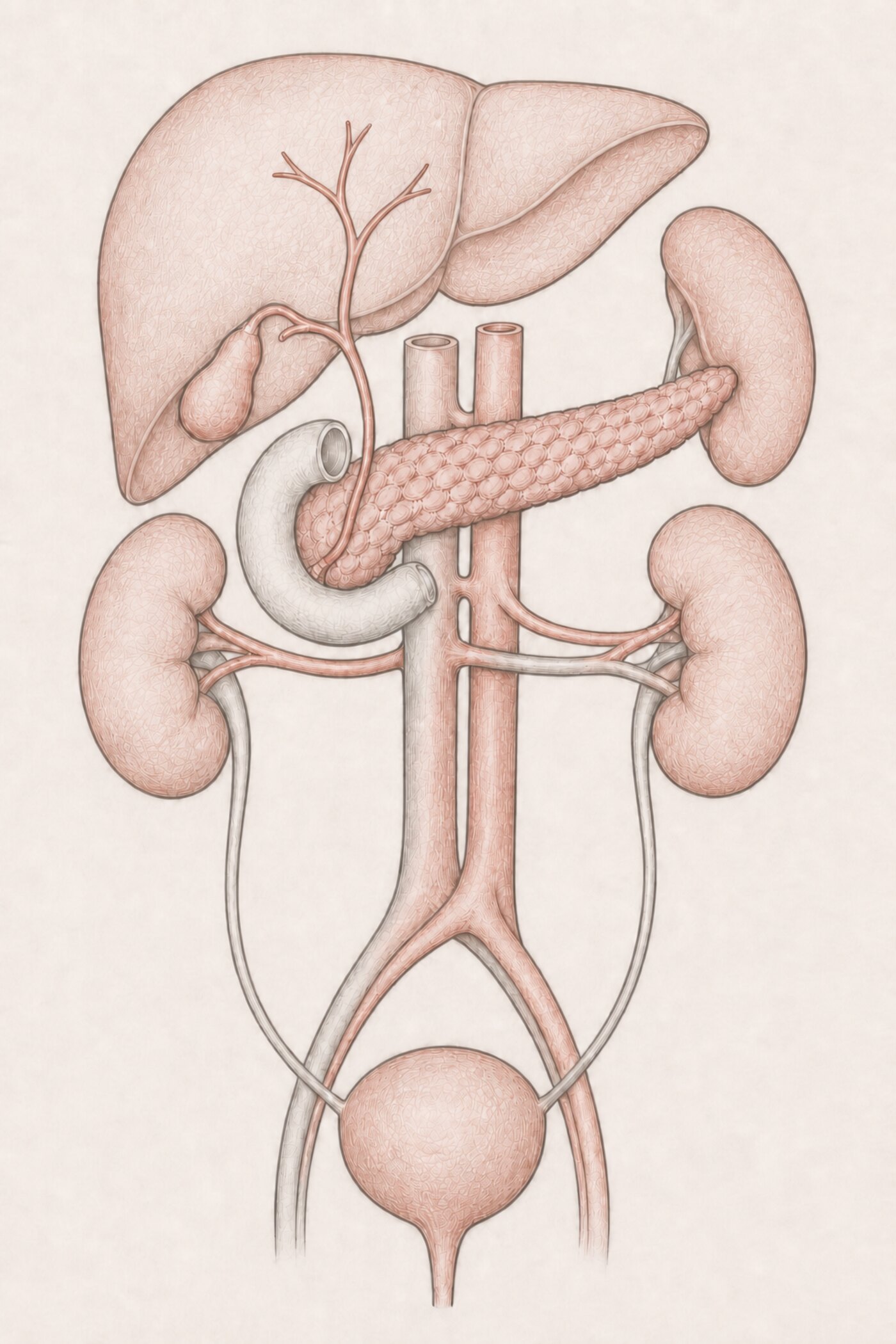

  13. O campo do abdome total — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, campo completo. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 13O campo do abdome totalIlustração educativa

    O que o abdome total acrescenta ao superior: rins, bexiga e os grandes vasos. Os órgãos da pelve continuam fora.

    • Em vermelho-óxido: Campo completo
    • Acrescenta: rins, bexiga, aorta e veia cava
    • Continua fora: útero, ovários, próstata

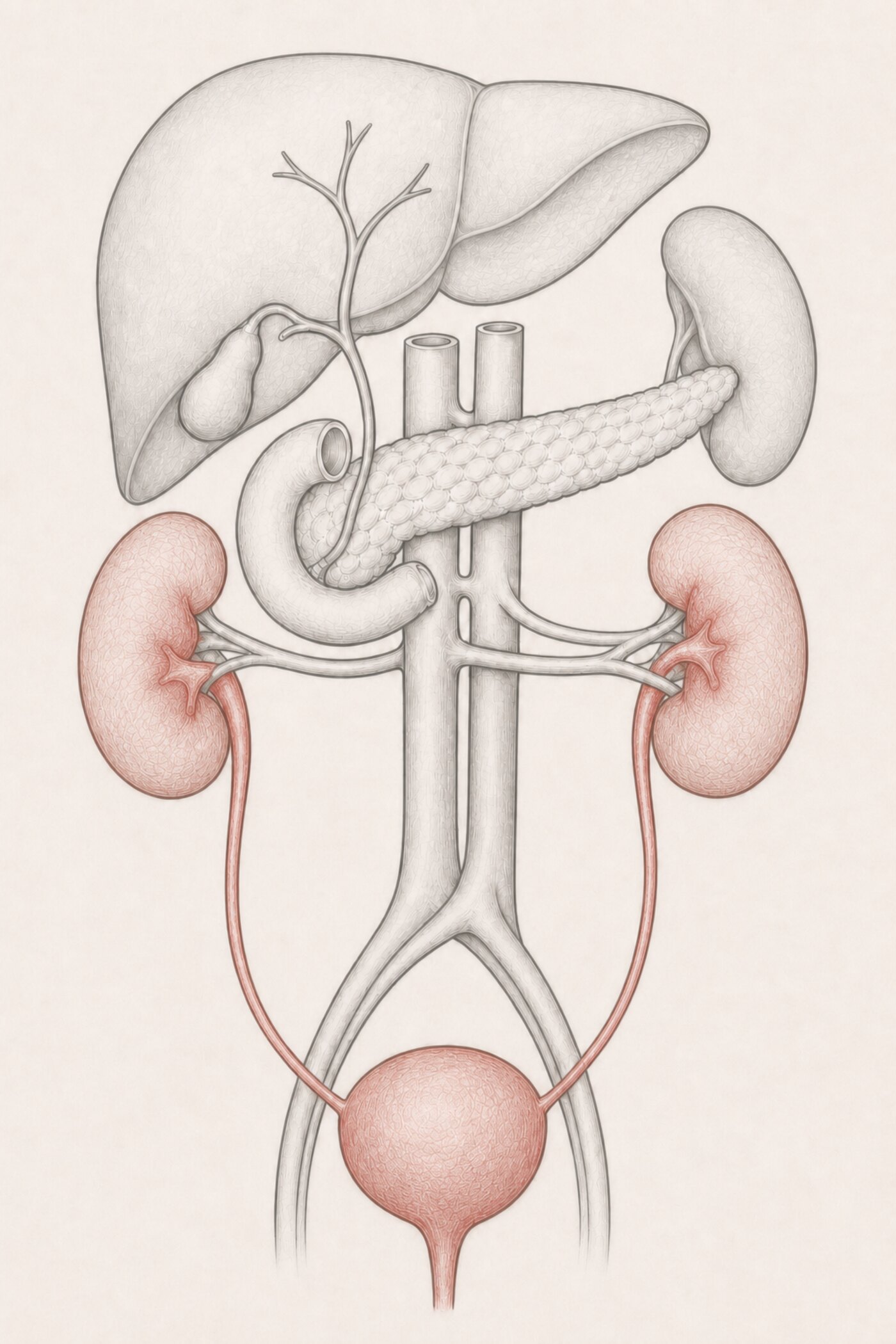

  14. Vias urinárias — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, sistema coletor e ureteres. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 14Vias urináriasIlustração educativa

    O caminho da urina, do rim à bexiga. O trajeto do meio do ureter é o mais difícil de ver no ultrassom.

    • Em vermelho-óxido: Sistema coletor e ureteres
    • Rins e sistema pielocalicinal
    • Ureteres em todo o trajeto
    • Bexiga

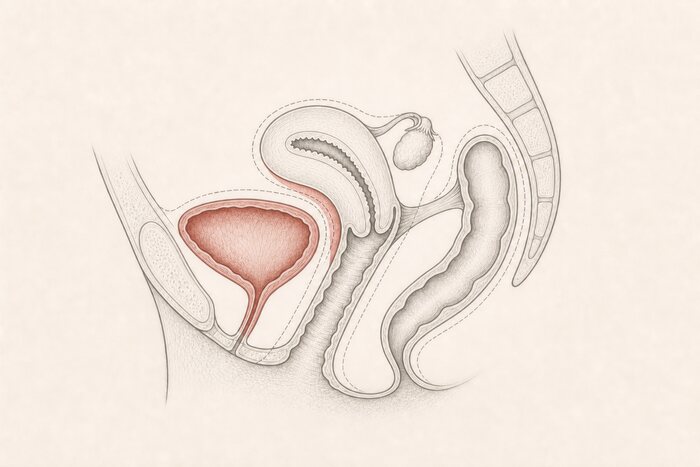

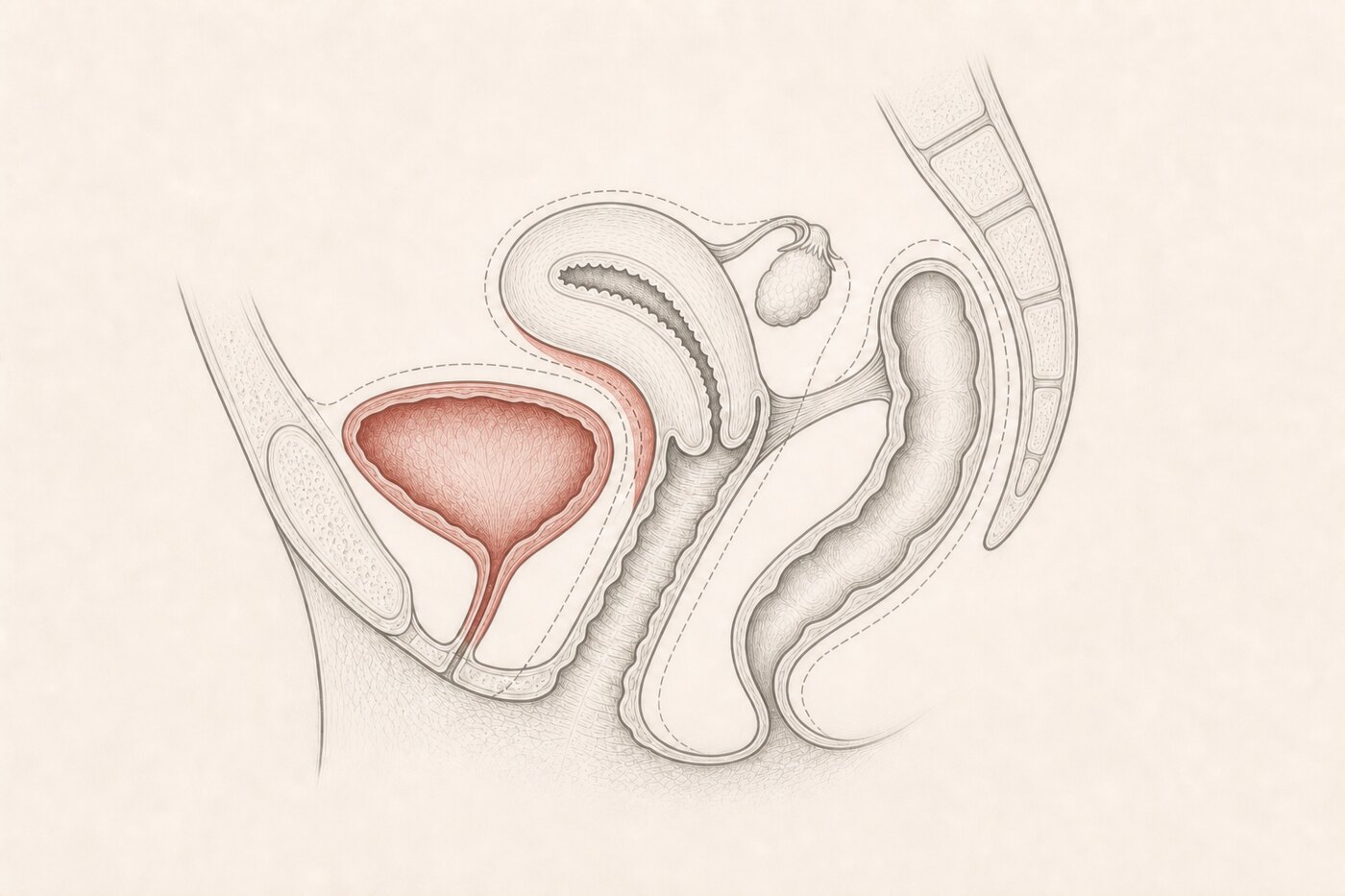

  15. Compartimento anterior da pelve — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, compartimento anterior. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 15Compartimento anterior da pelveIlustração educativa

    O compartimento da bexiga e do espaço entre ela e o útero — um dos pontos mapeados na pesquisa de endometriose profunda.

    • Em vermelho-óxido: Compartimento anterior
    • Bexiga e parede posterior dela
    • Espaço vesicouterino

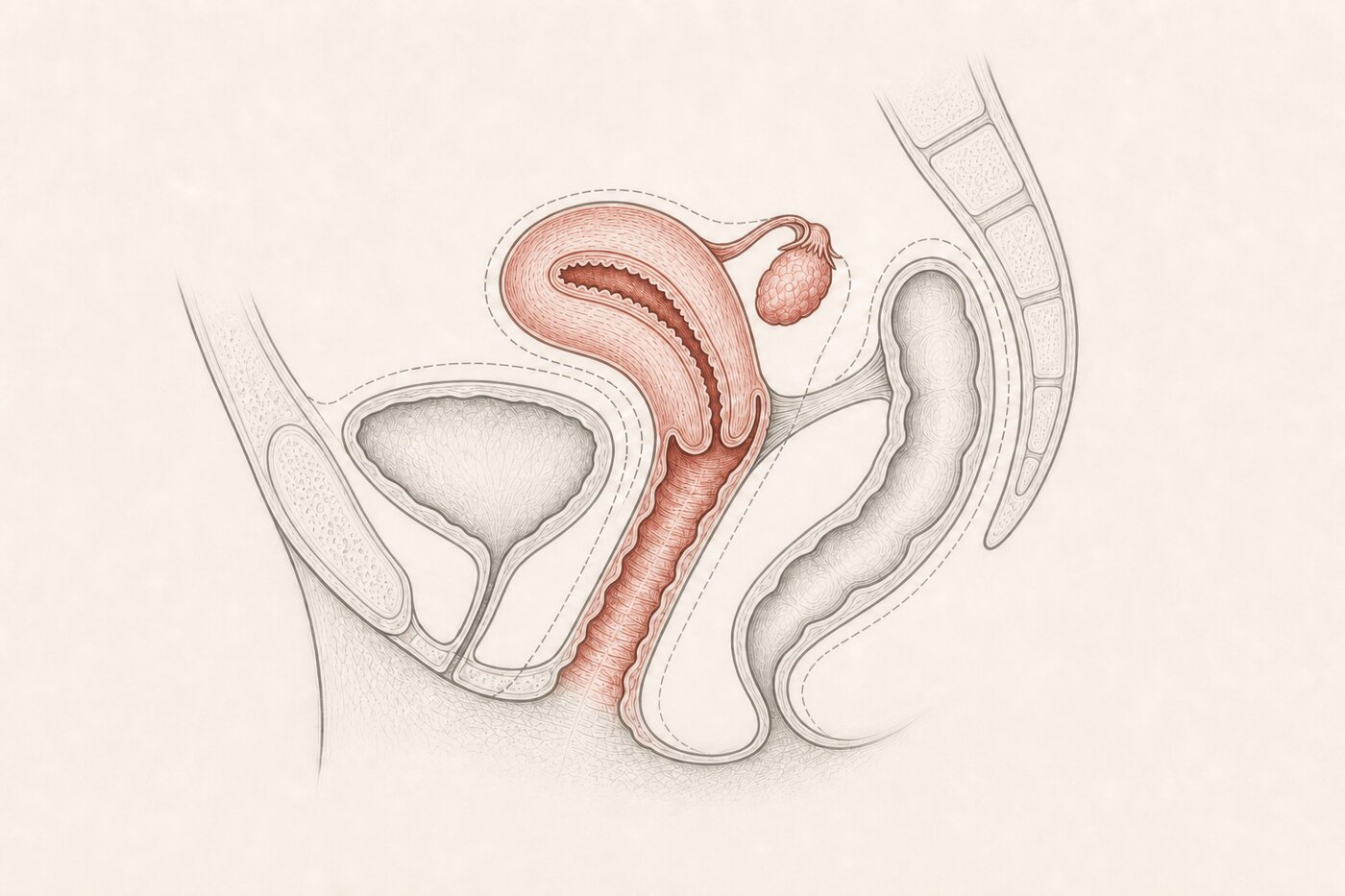

  16. Compartimento médio da pelve — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, compartimento médio. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 16Compartimento médio da pelveIlustração educativa

    Útero, ovários e anexos — o compartimento central, e o que o exame transvaginal enxerga melhor.

    • Em vermelho-óxido: Compartimento médio
    • Útero, com suas camadas
    • Ovários e anexos

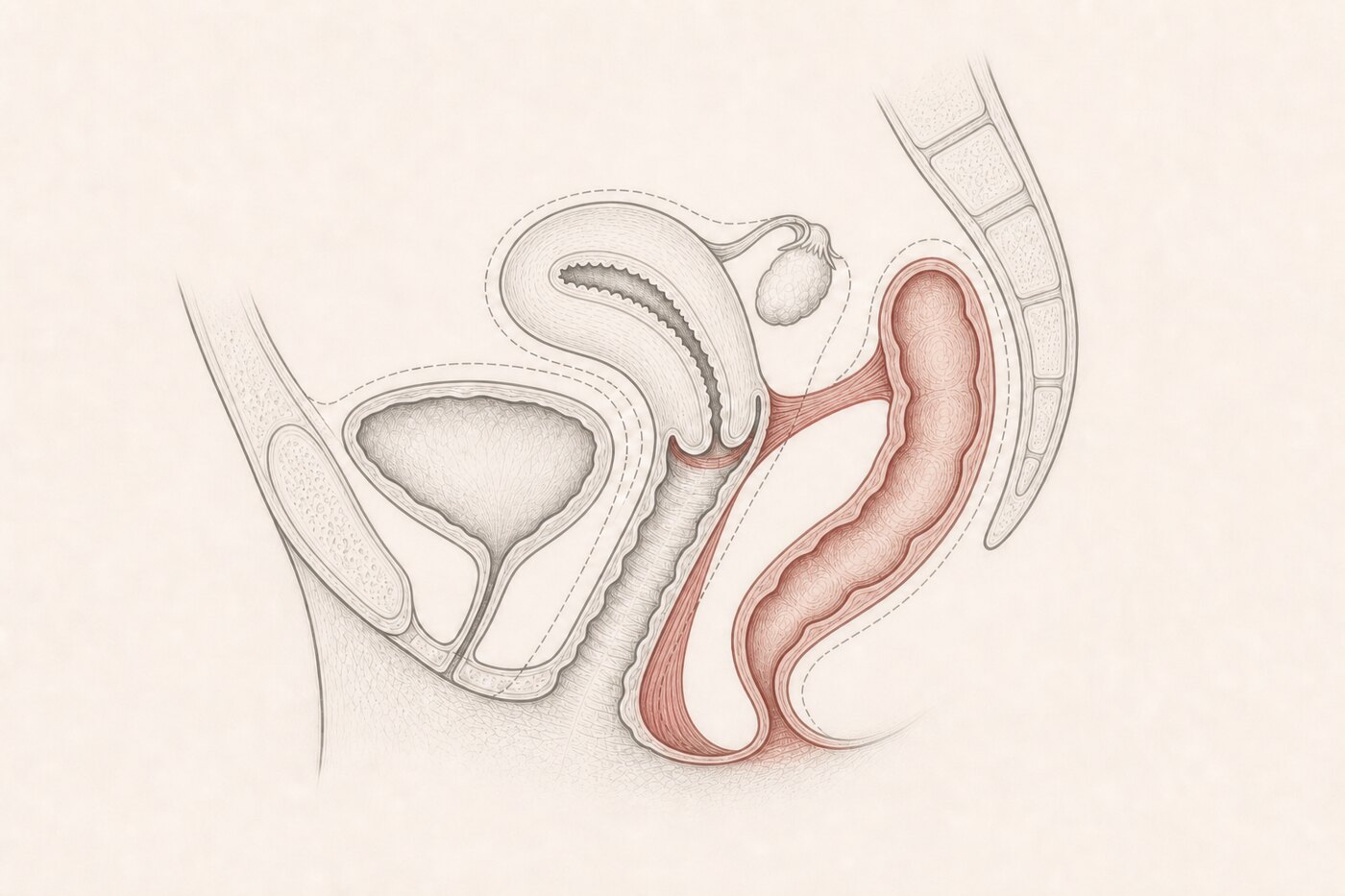

  17. Compartimento posterior da pelve — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, compartimento posterior. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 17Compartimento posterior da pelveIlustração educativa

    Tórus, ligamentos uterossacros, espaço retovaginal e reto — o compartimento em que a endometriose profunda mais aparece.

    • Em vermelho-óxido: Compartimento posterior
    • Tórus uterino e ligamentos uterossacros
    • Espaço retovaginal
    • Reto

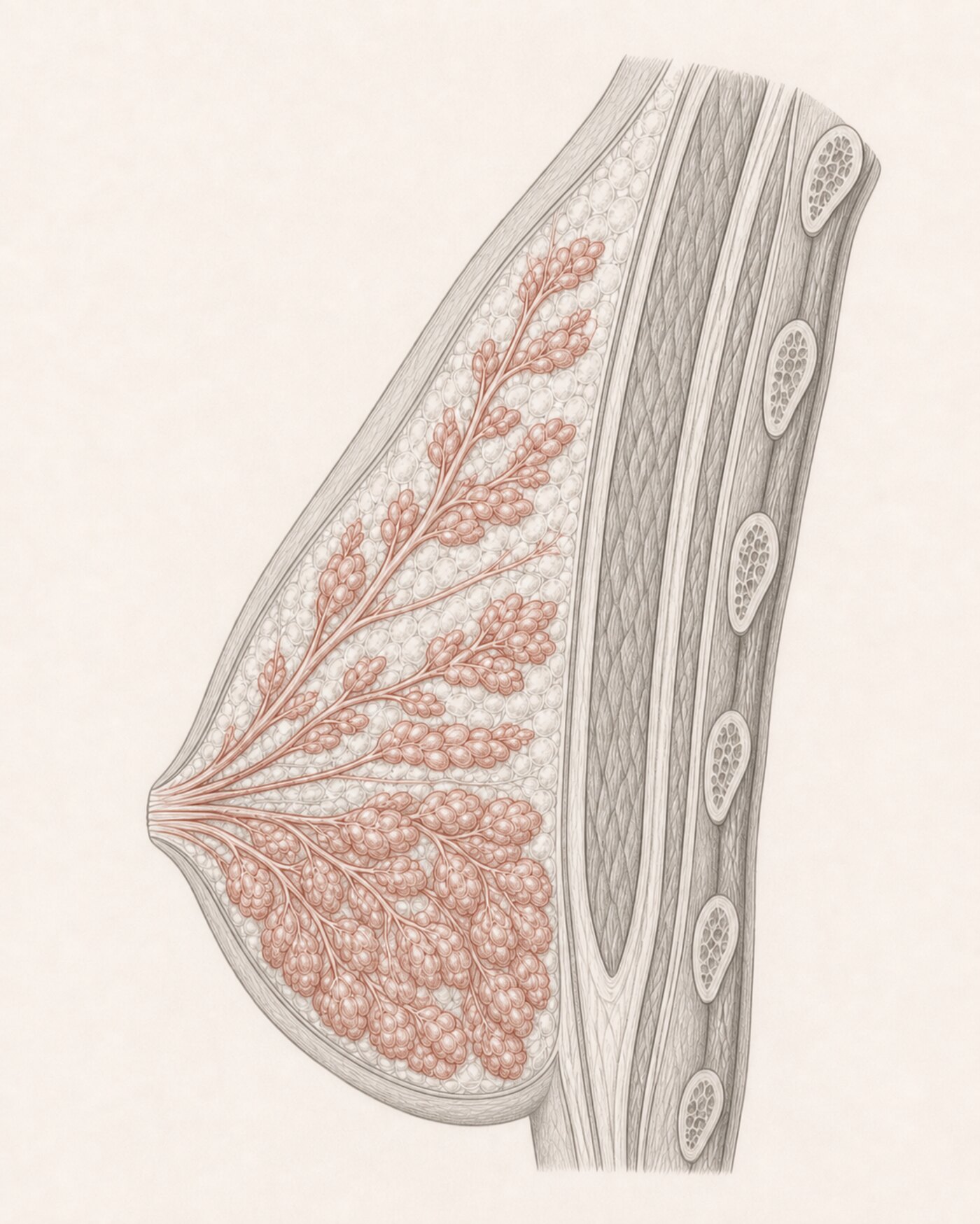

  18. Mama em corte — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, tecido glandular. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 18Mama em corteIlustração educativa

    A mama por dentro: tecido glandular, gordura e a relação com a parede do peito. A axila é prancha separada, porque é exame separado.

    • Em vermelho-óxido: Tecido glandular
    • Tecido glandular e ductos
    • Gordura
    • Parede torácica

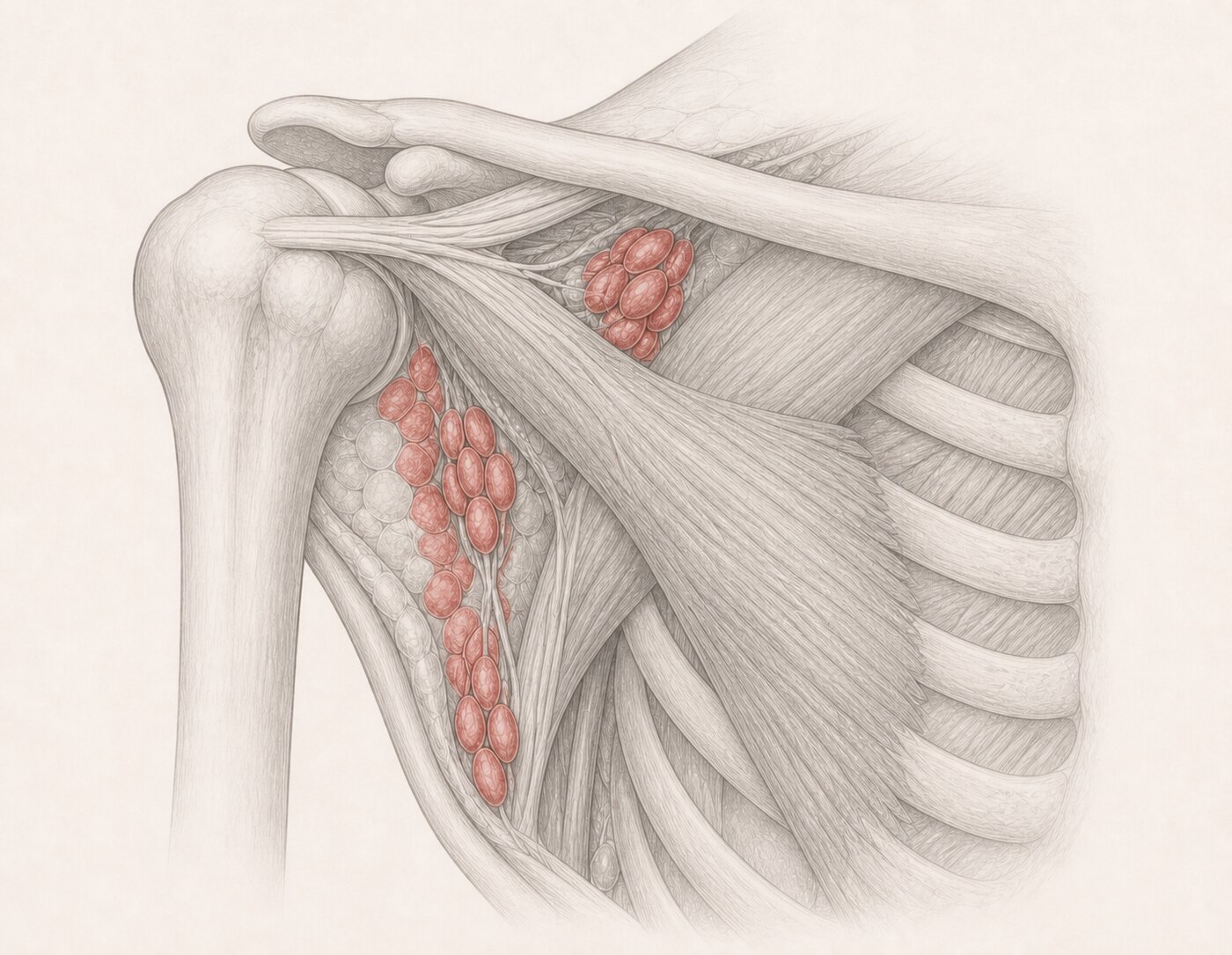

  19. Axila e seus níveis — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, níveis I, II e III. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 19Axila e seus níveisIlustração educativa

    Os três níveis axilares, definidos pela relação com o músculo peitoral menor. É o campo do exame de axila, que o de mamas não cobre.

    • Em vermelho-óxido: Níveis I, II e III
    • Nível I, lateral ao peitoral menor
    • Nível II, atrás dele
    • Nível III, medial a ele

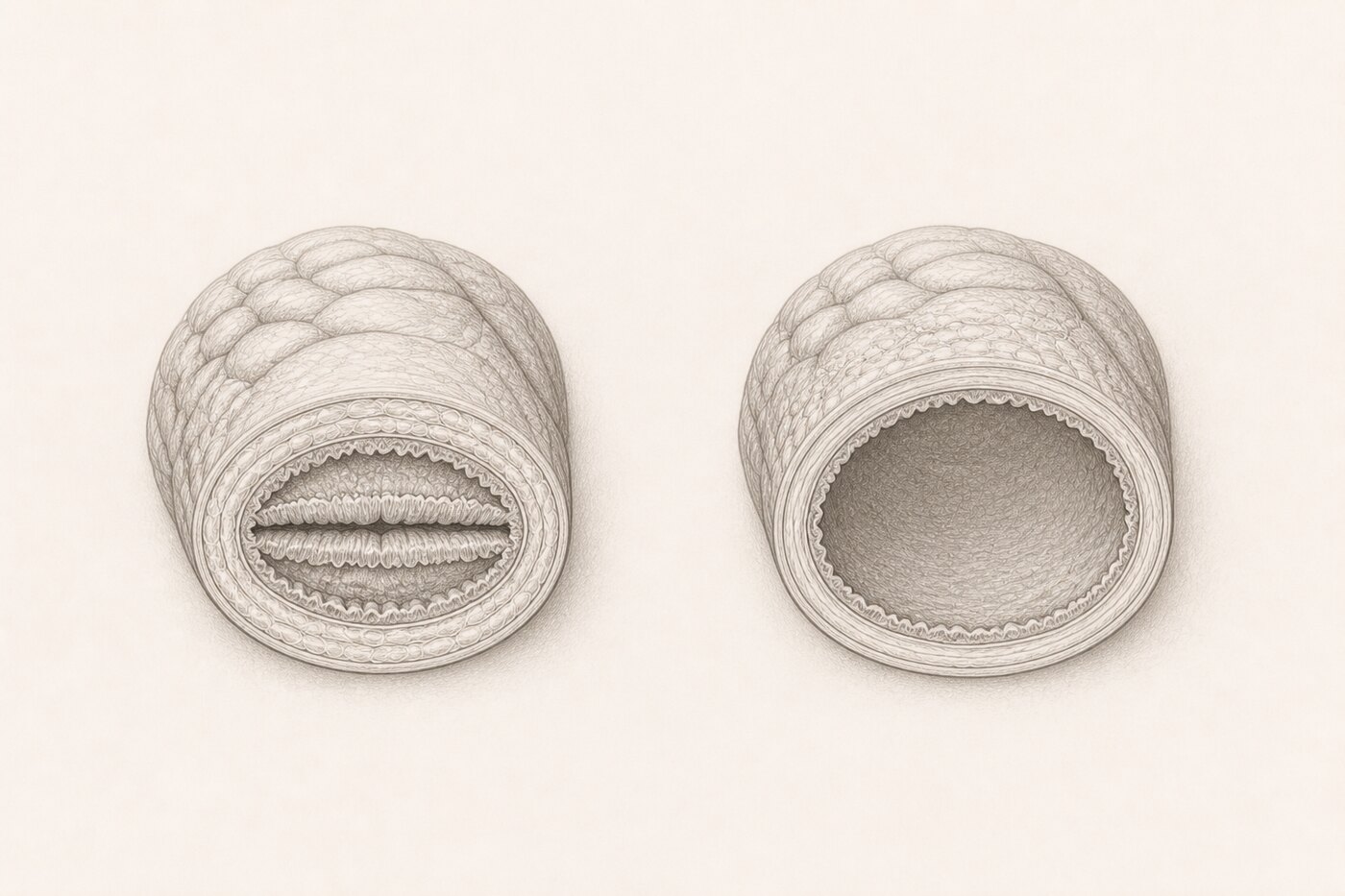

  20. Alça colabada e alça distendida — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, efeito do preparo. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 20Alça colabada e alça distendidaIlustração educativa

    A mesma alça, vazia e cheia. É por isso que exames de intestino pedem preparo: sem distensão, a parede não pode ser avaliada.

    • Em vermelho-óxido: Efeito do preparo
    • Alça colabada, com paredes encostadas
    • Alça distendida, com parede mensurável

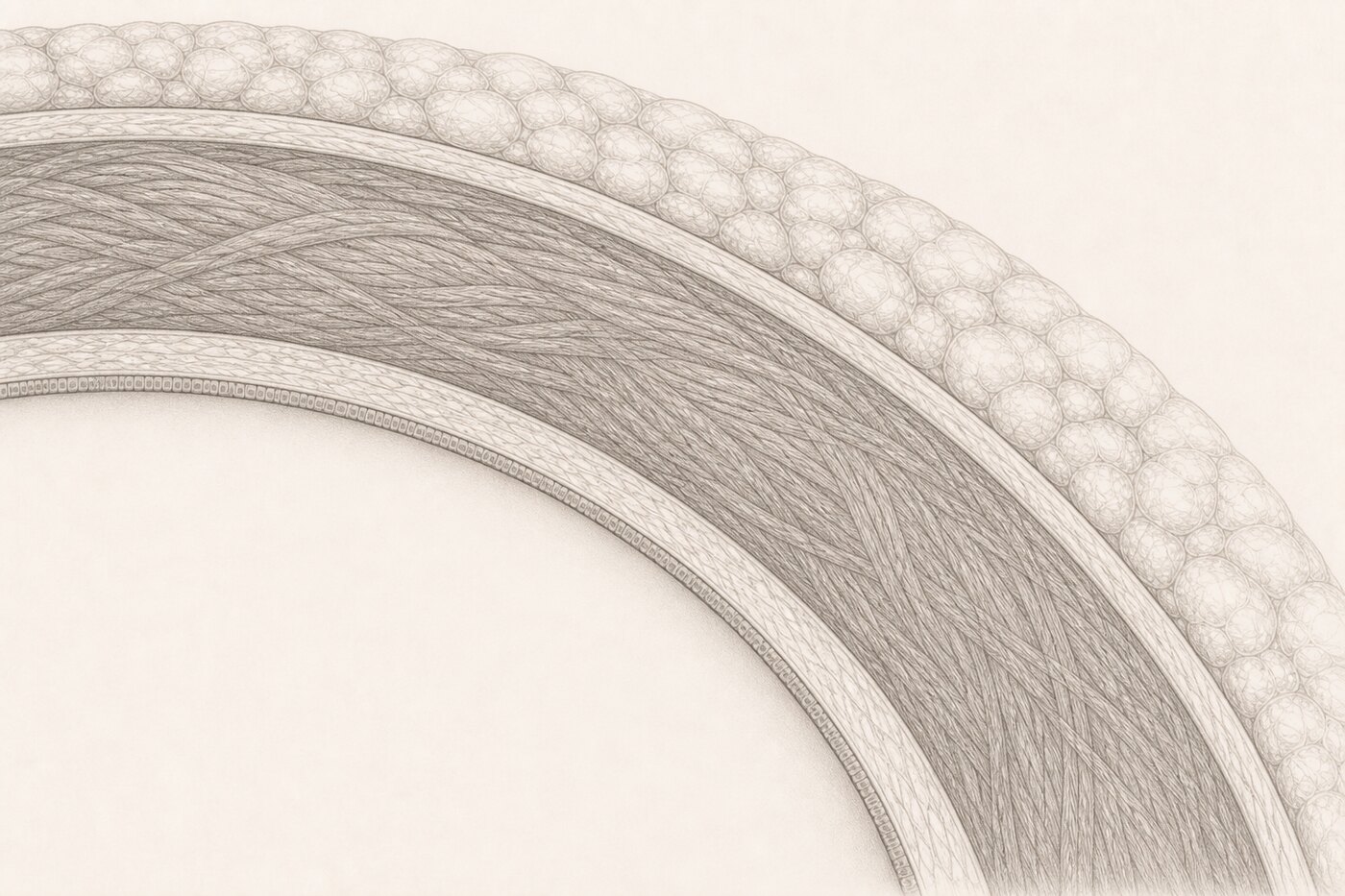

  21. Parede da bexiga em camadas — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, camadas normais. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 21Parede da bexiga em camadasIlustração educativa

    As camadas normais da parede da bexiga. Bexiga vazia sempre parece de parede grossa — é o órgão murcho, não doença.

    • Em vermelho-óxido: Camadas normais
    • Mucosa, submucosa, muscular e serosa

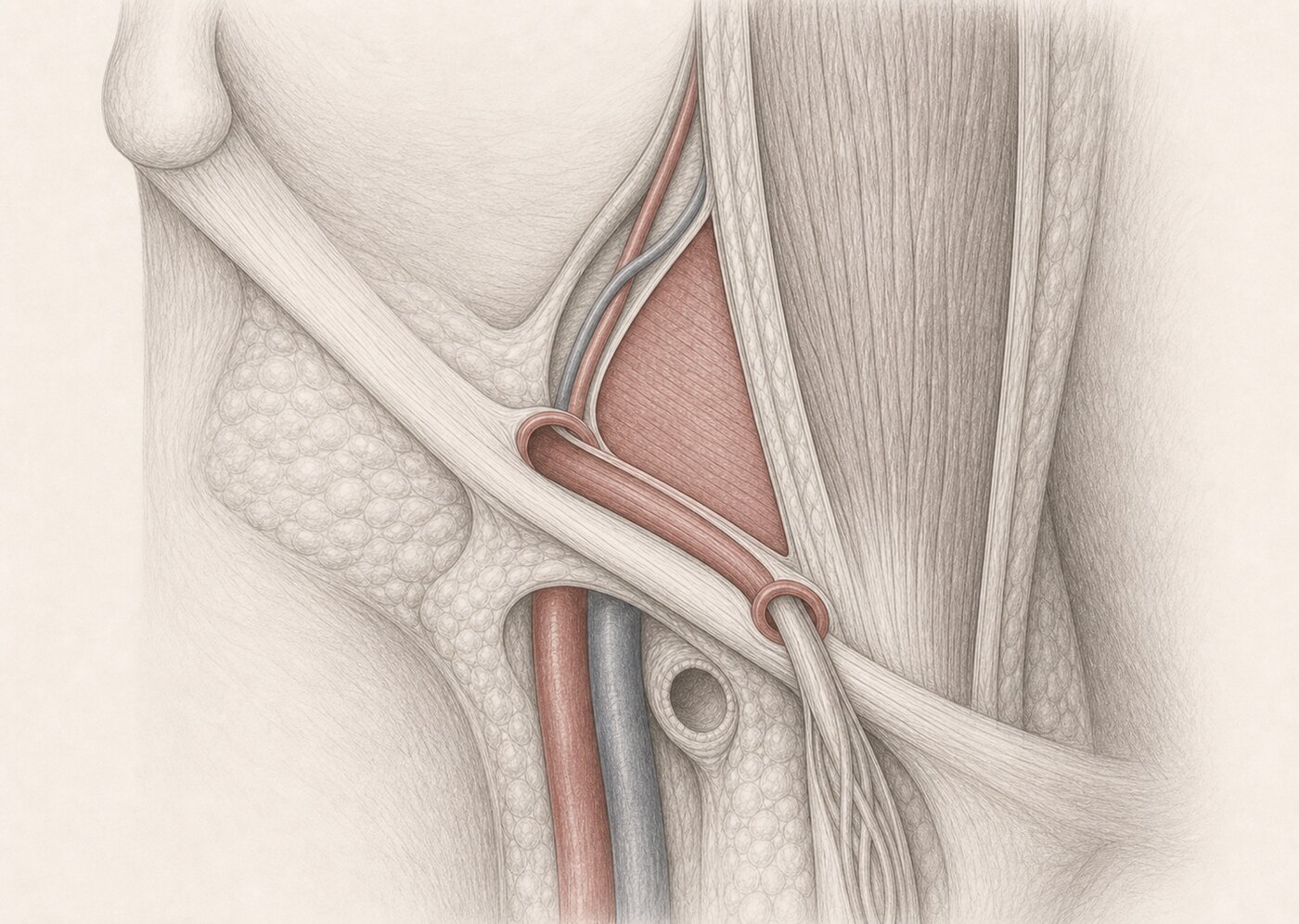

  22. Região inguinal — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, canal inguinal. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 22Região inguinalIlustração educativa

    O canal inguinal, seus anéis e as referências que separam uma hérnia direta de uma indireta.

    • Em vermelho-óxido: Canal inguinal
    • Anel inguinal profundo e superficial
    • Vasos epigástricos inferiores
    • Triângulo de Hesselbach
    • Ligamento inguinal e vasos femorais

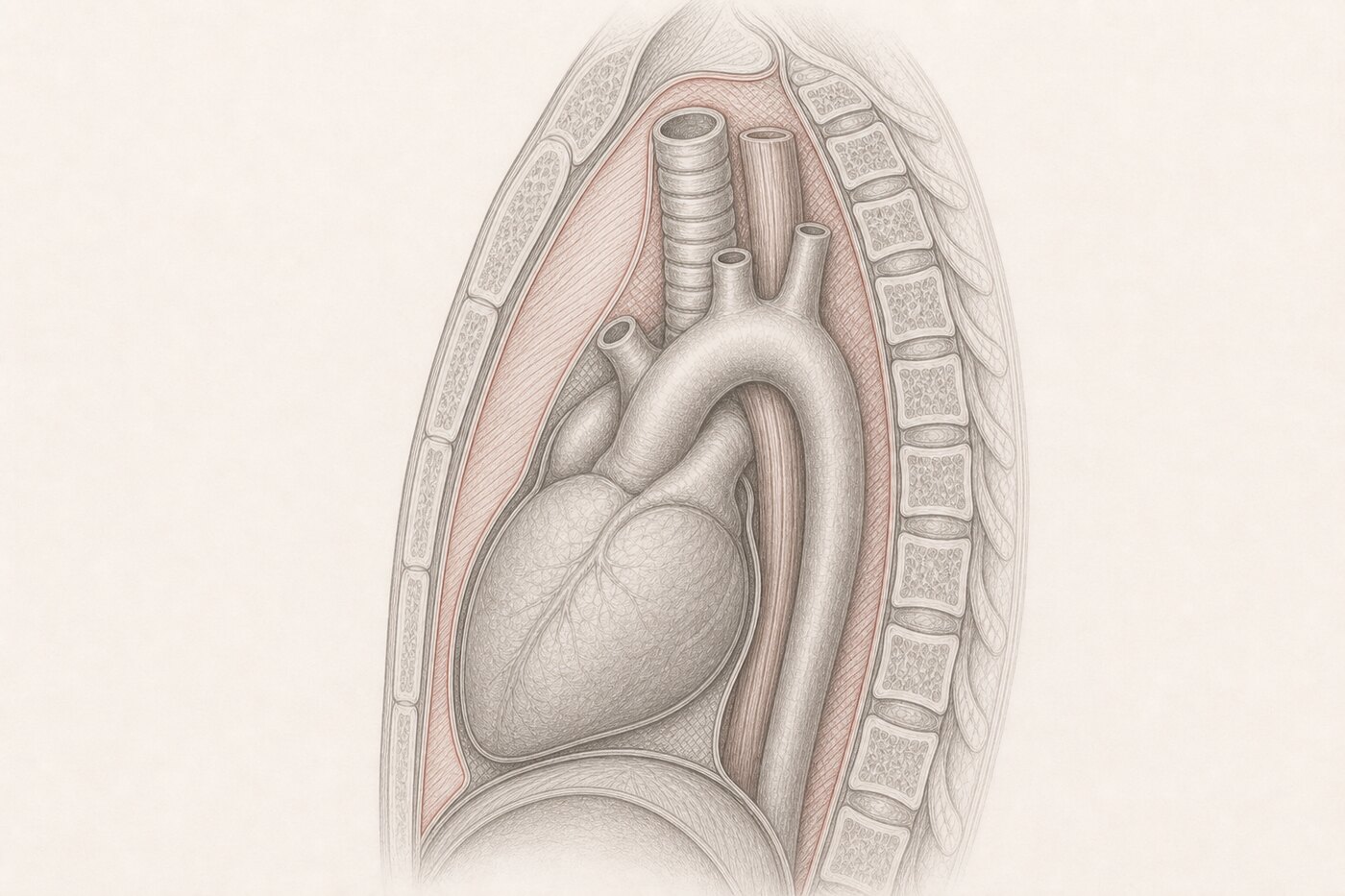

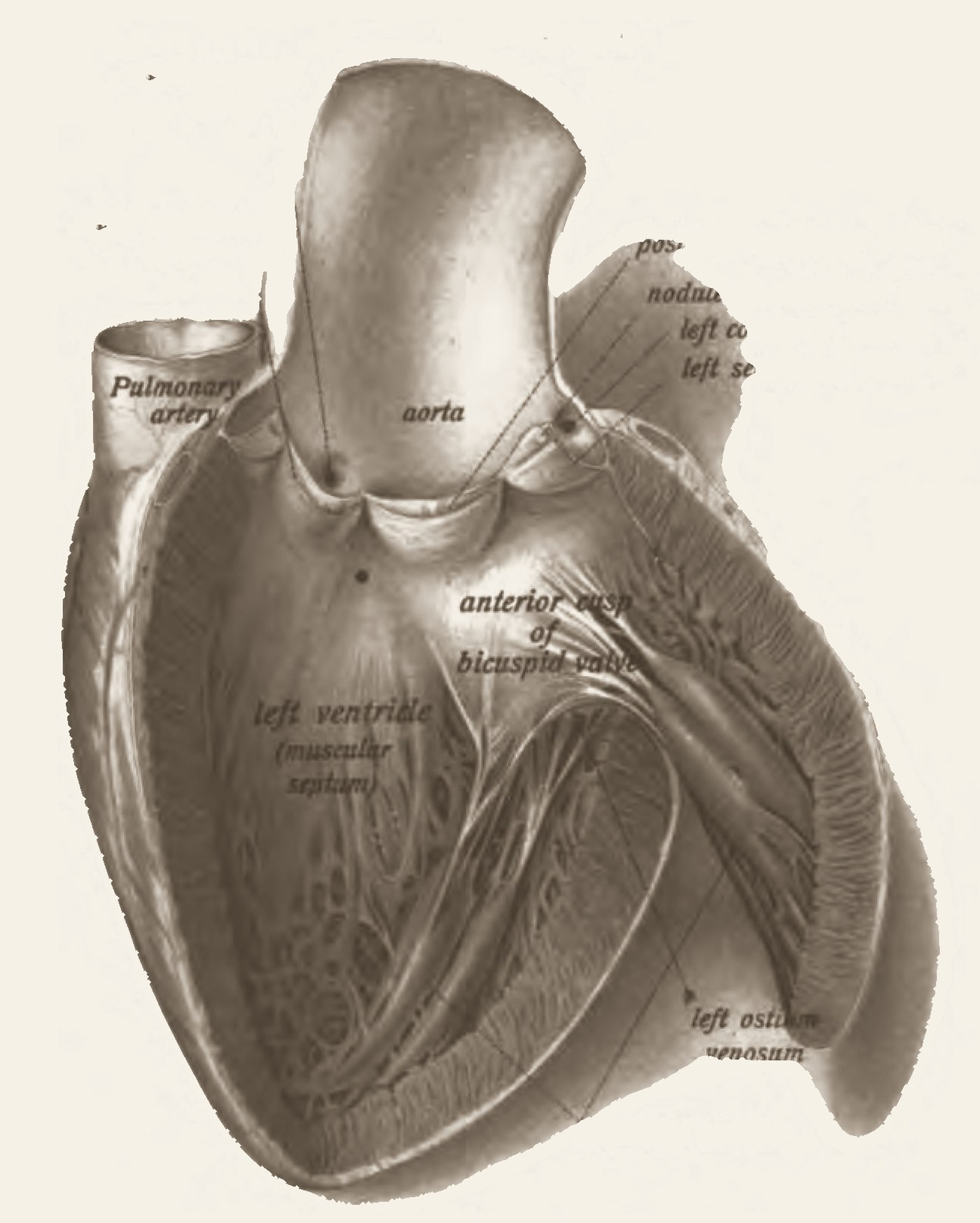

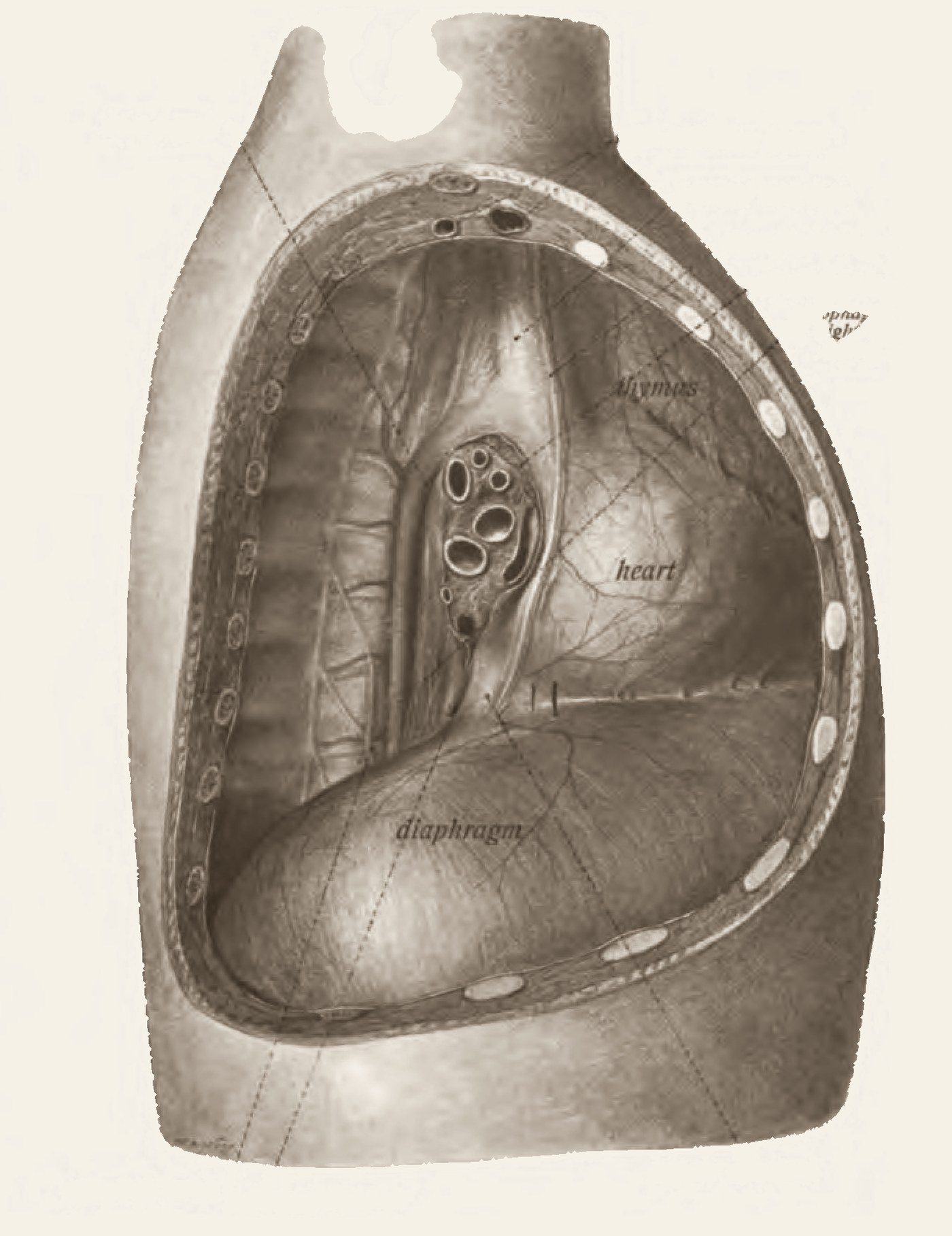

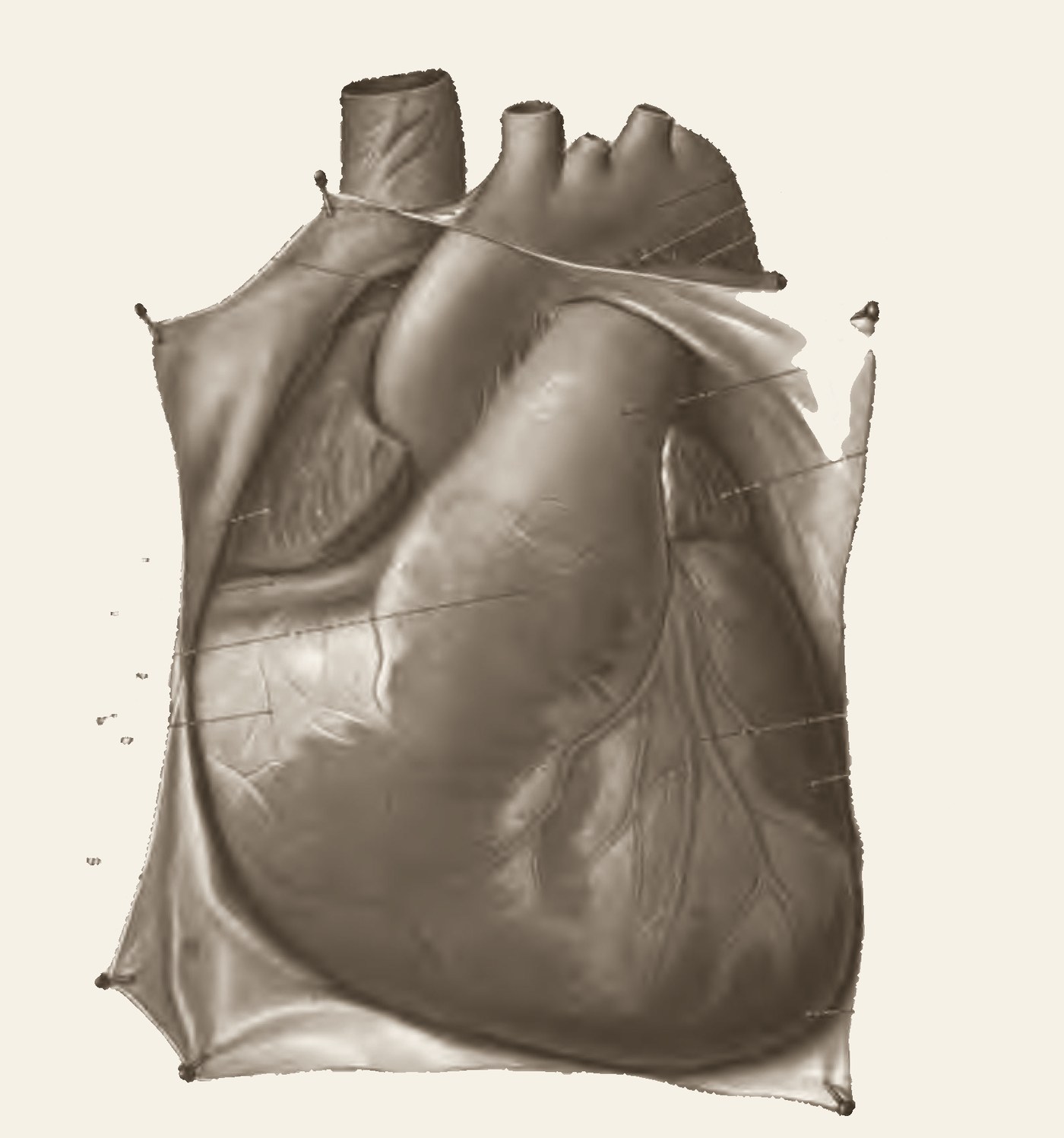

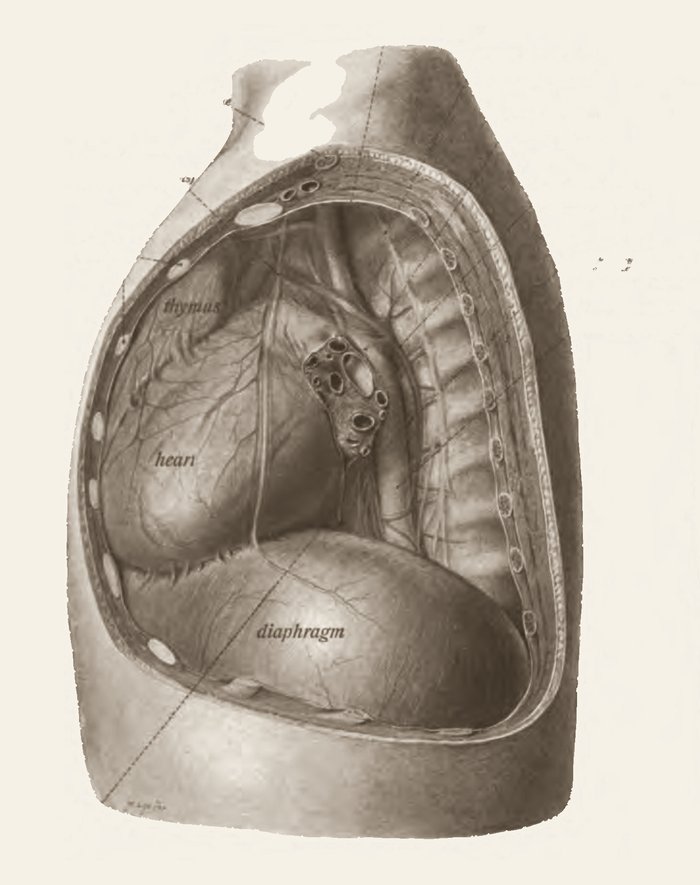

  23. Compartimentos do mediastino — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, divisão em compartimentos. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 23Compartimentos do mediastinoIlustração educativa

    Em corte de perfil, os compartimentos do meio do peito. Saber em qual deles algo está reduz muito as possibilidades.

    • Em vermelho-óxido: Divisão em compartimentos
    • Compartimento anterior
    • Compartimento médio
    • Compartimento posterior

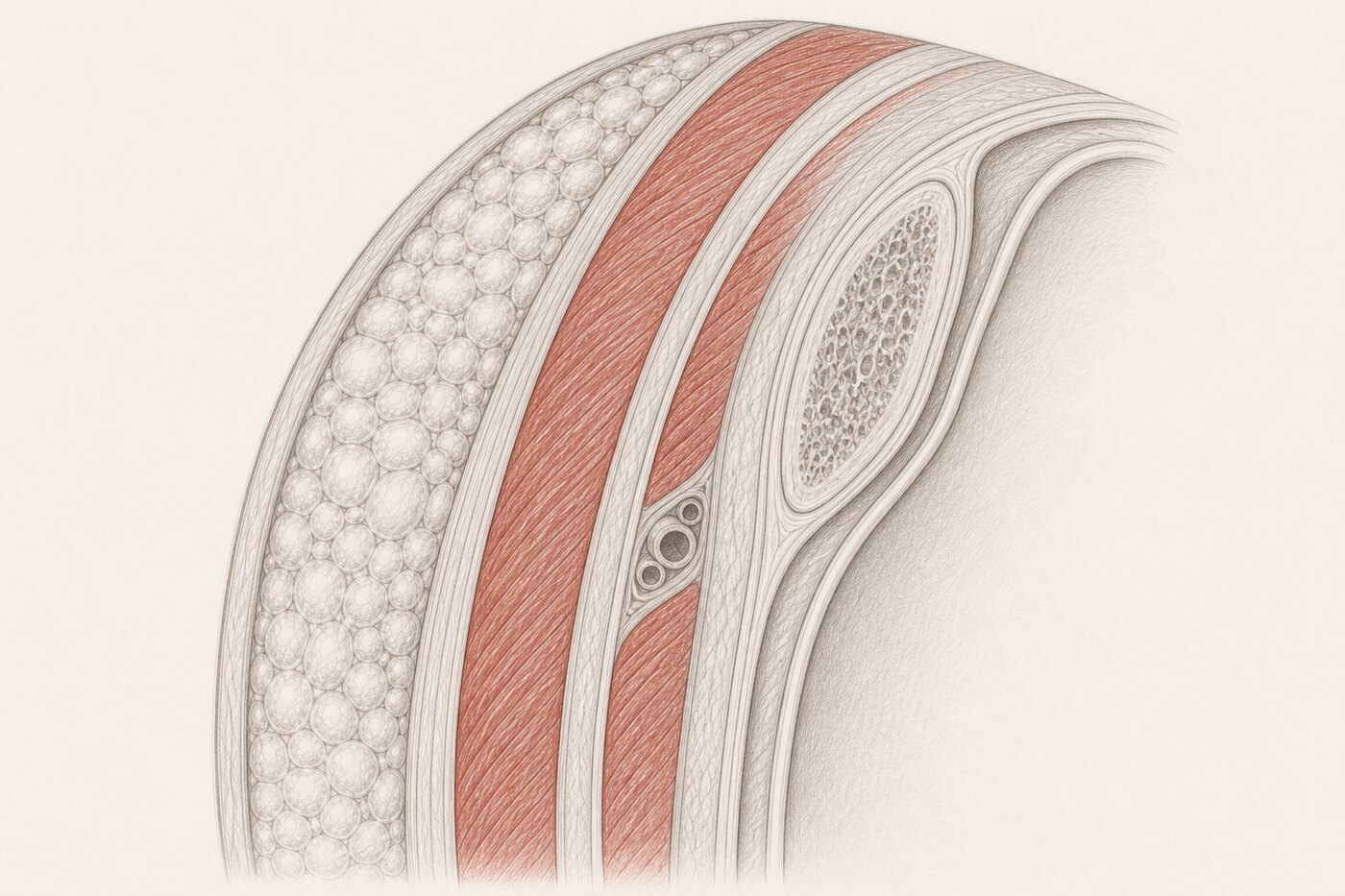

  24. Parede torácica em camadas — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, camadas da parede. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 24Parede torácica em camadasIlustração educativa

    As camadas entre a pele e o pulmão, e onde a pleura se encaixa nesse conjunto.

    • Em vermelho-óxido: Camadas da parede
    • Pele, gordura e músculos
    • Costelas
    • Pleura parietal e visceral
  25. Plexo braquial — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, topologia raiz a fascículo. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 25Plexo braquialIlustração educativa

    O esquema de raízes, troncos, divisões e fascículos — a topologia que organiza a leitura da região.

    • Em vermelho-óxido: Topologia raiz a fascículo
    • Raízes
    • Troncos
    • Divisões e fascículos

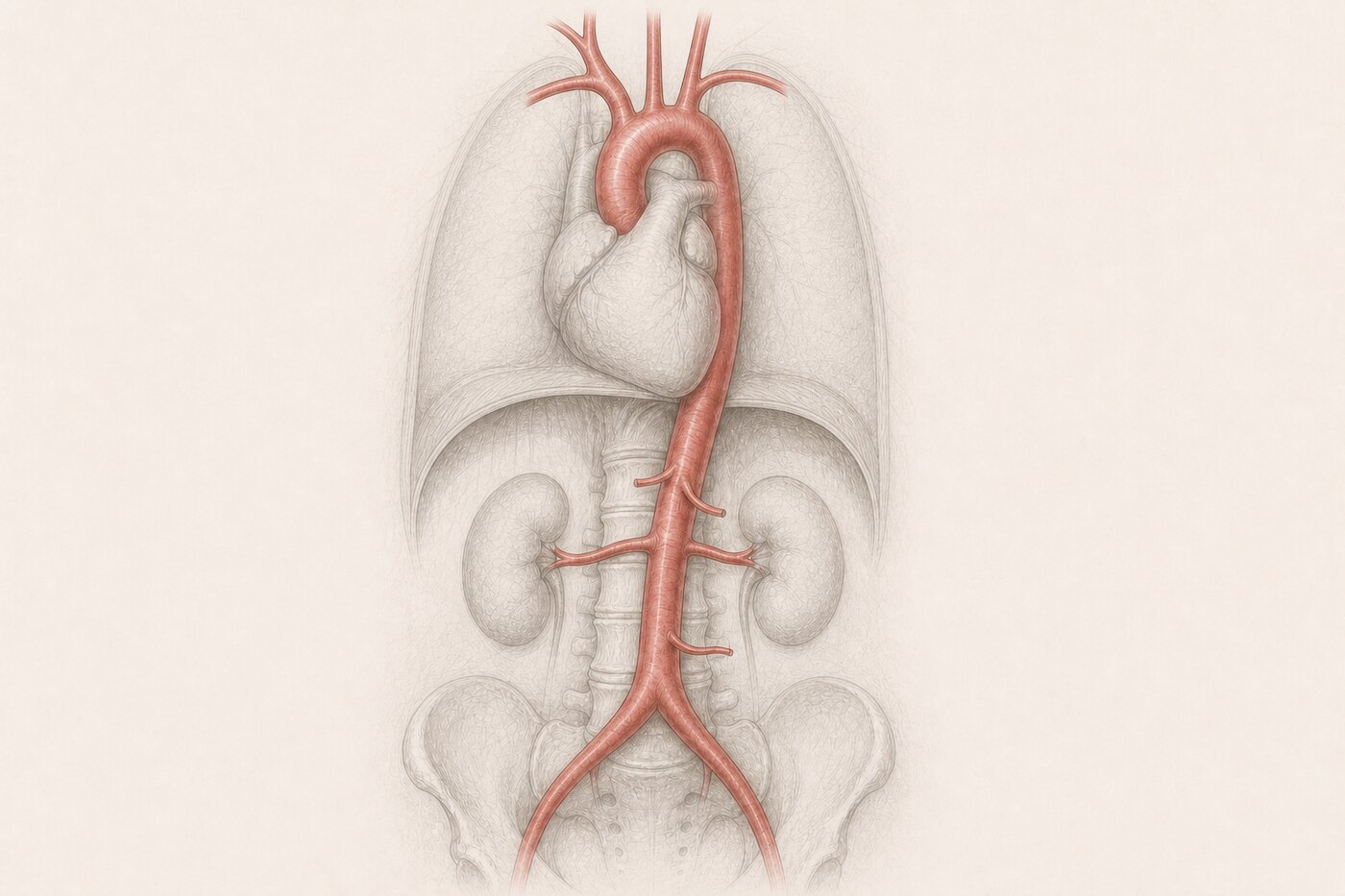

  26. Aorta torácica e abdominal — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, trajeto e ramos. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 26Aorta torácica e abdominalIlustração educativa

    O trajeto da aorta e seus principais ramos, do peito à bifurcação.

    • Em vermelho-óxido: Trajeto e ramos
    • Aorta ascendente, arco e descendente
    • Ramos abdominais principais
    • Bifurcação ilíaca

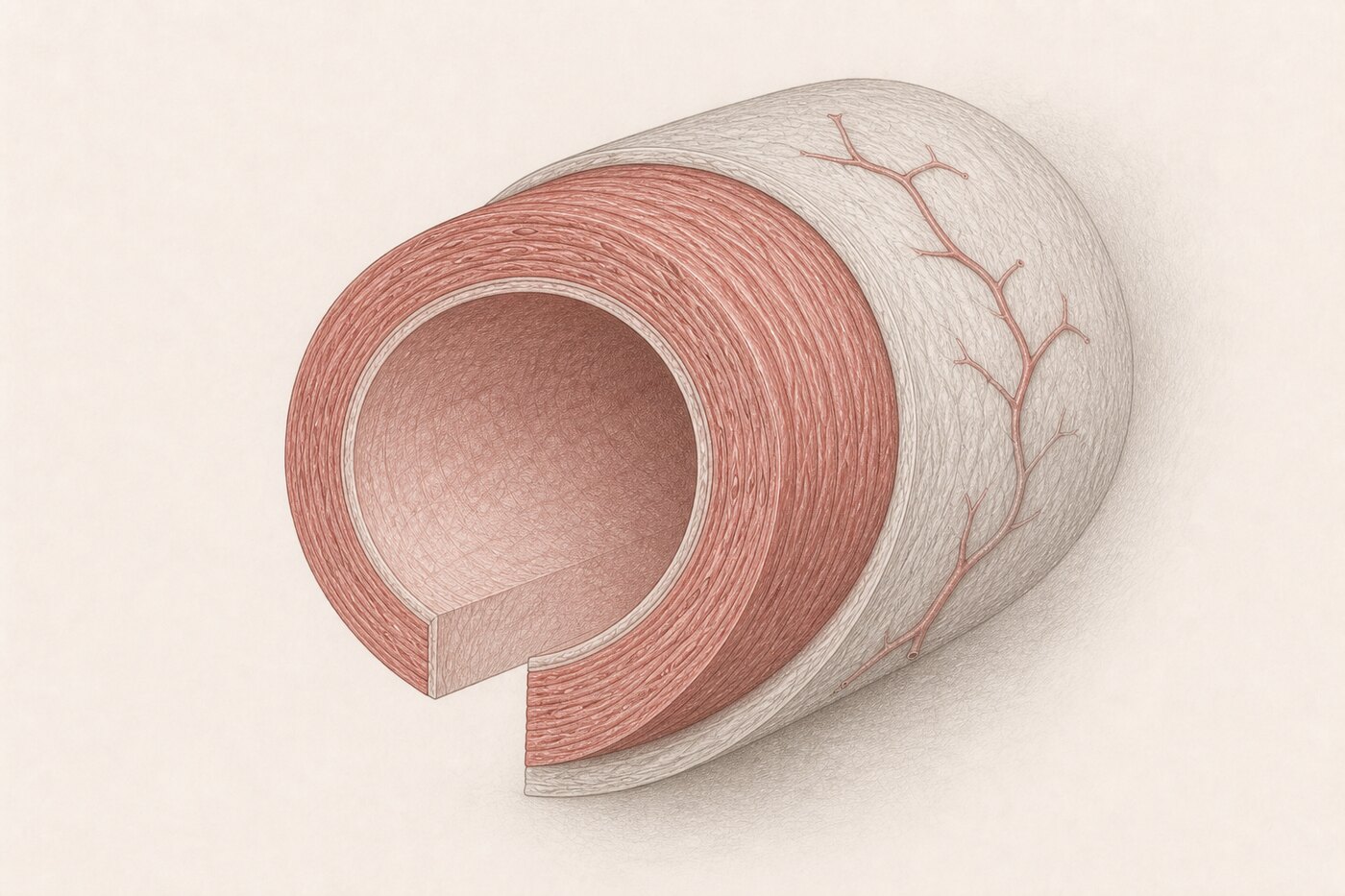

  27. Parede da aorta em camadas — desenho anatômico a grafite sobre papel marfim; em vermelho-óxido, as três camadas. A imagem não traz texto: as estruturas estão na legenda.

    Prancha 27Parede da aorta em camadasIlustração educativa

    Íntima, média e adventícia. É a separação entre essas camadas que define a dissecção — diferente do aneurisma, que é dilatação.

    • Em vermelho-óxido: As três camadas
    • Íntima
    • Média
    • Adventícia
