O que cada modalidade responde

Um resumo operacional: o que cada método faz bem, o que faz mal, e a pergunta típica que cabe a ele.

Situações genéricas, nunca um caso concreto.

Ultrassom · o som que volta

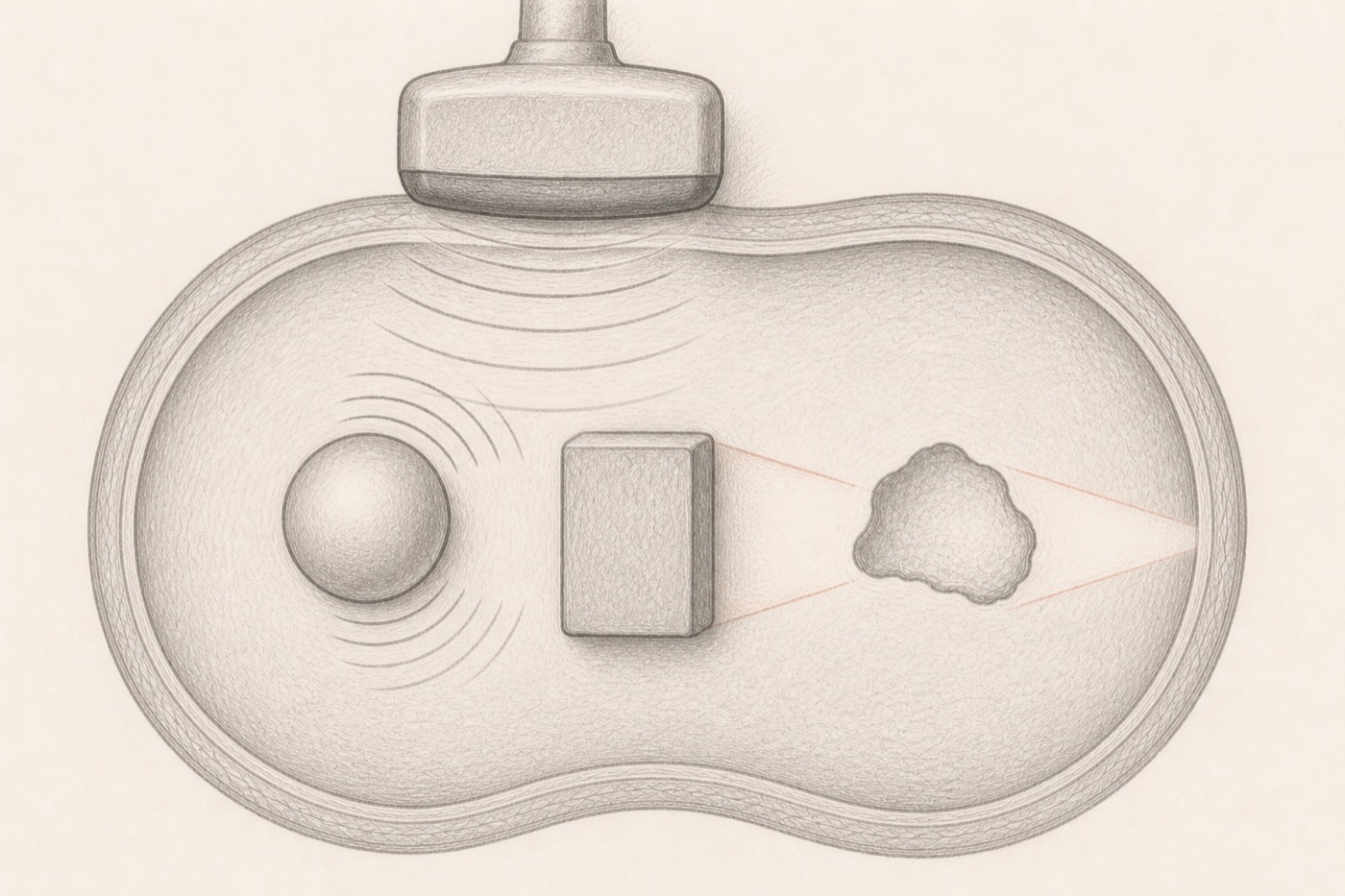

Desenho a grafite: um transdutor encosta no alto de um corpo em corte com três coisas dentro — uma esfera de líquido, um bloco de osso e uma nuvem de gás. Ondas concêntricas voltam do líquido; atrás do bloco abre-se um cone de sombra, marcado em vermelho-óxido, onde o som não chega.

Líquido deixa o som passar. Osso e gás barram — e atrás deles o exame simplesmente não vê.

Radiografia · o raio que atravessa

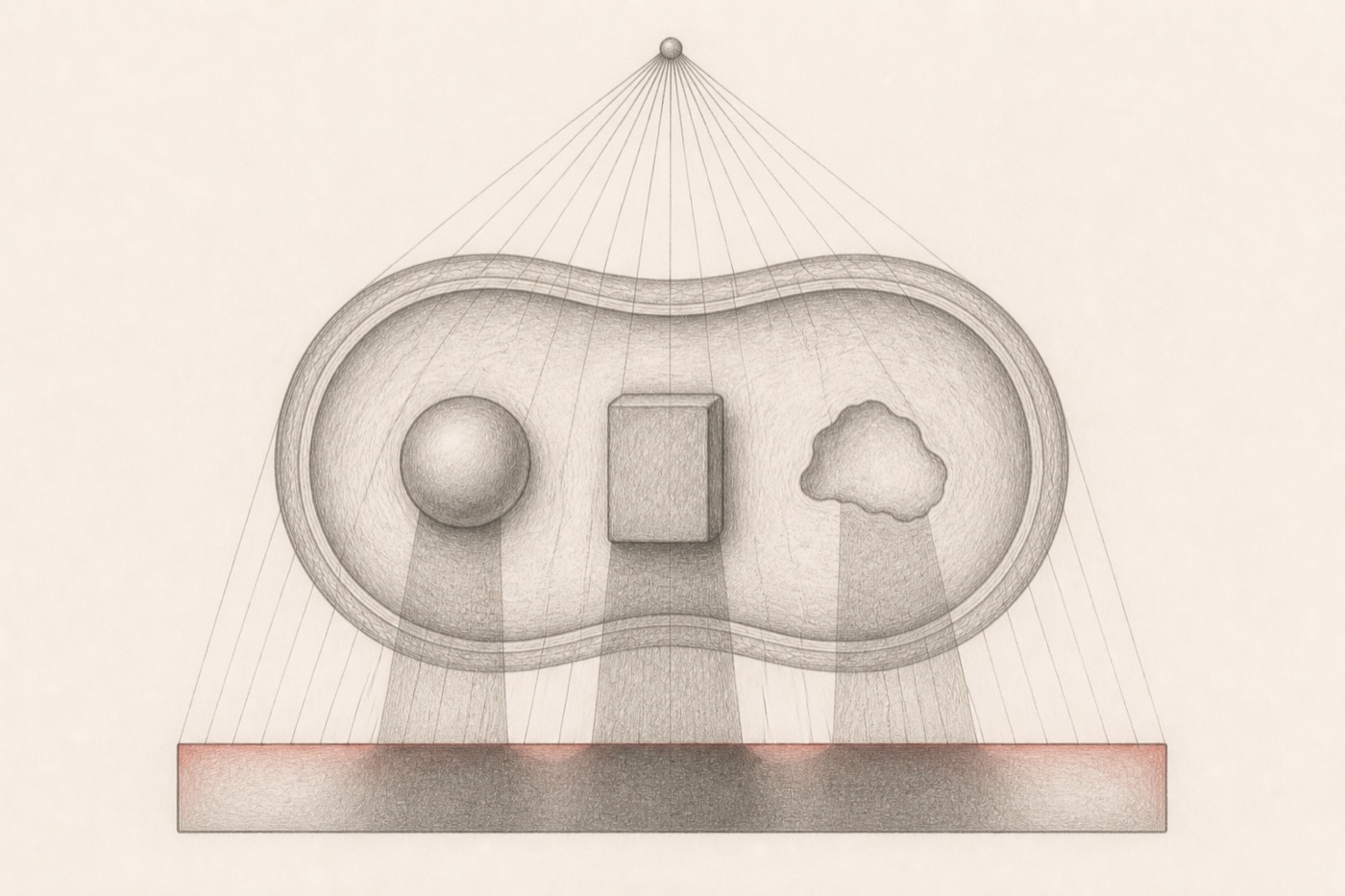

Desenho a grafite: de um ponto no alto, raios em leque atravessam o mesmo corpo com esfera, bloco e nuvem de gás. Cada objeto projeta a sua sombra sobre uma chapa embaixo, e as sombras se somam numa faixa só, com as bordas marcadas em vermelho-óxido.

Tudo o que está entre o tubo e a chapa vira uma sombra só. Osso marca forte; gás quase nada; o que é parecido se confunde.

Tomografia · o tubo que gira

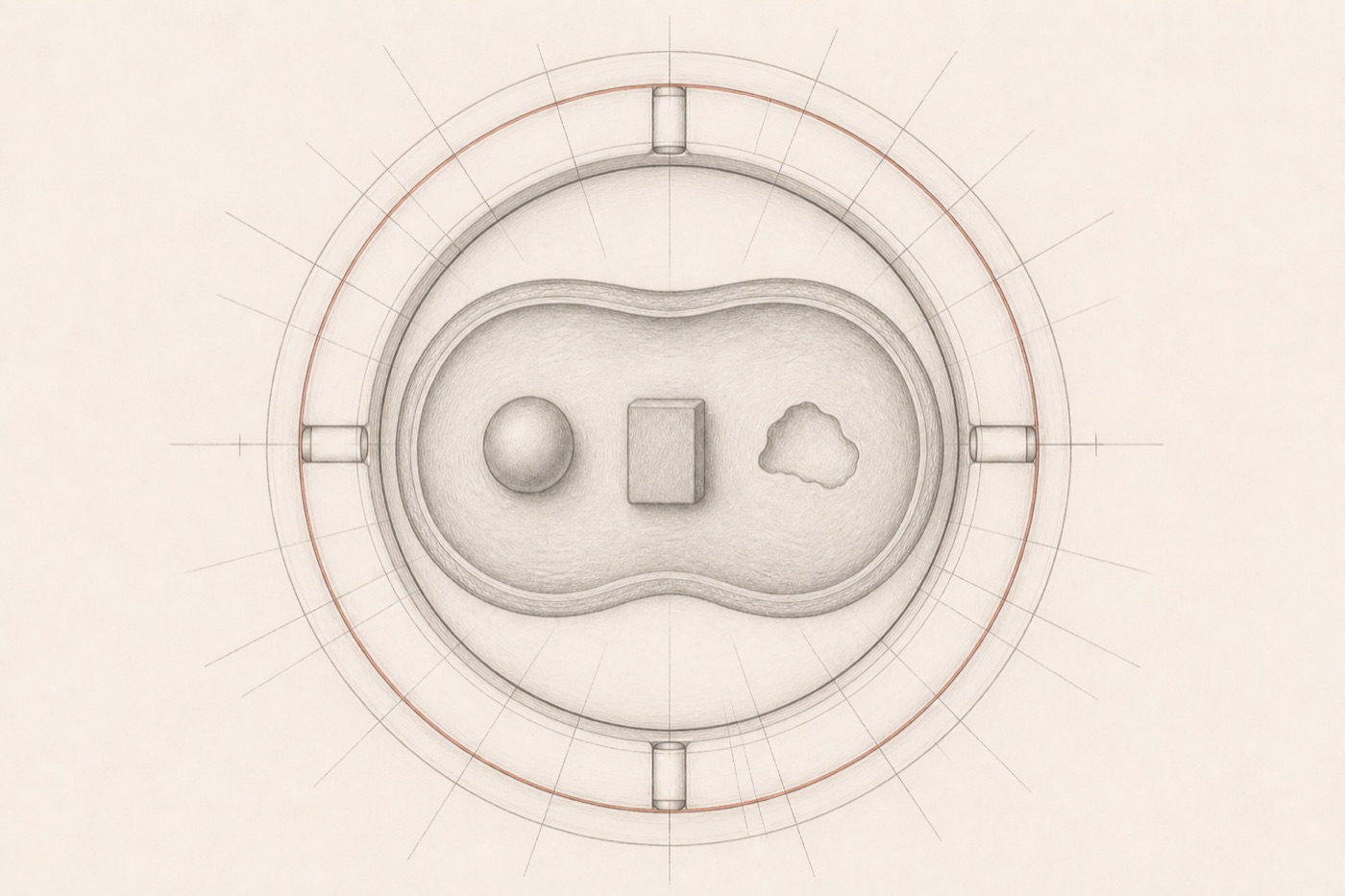

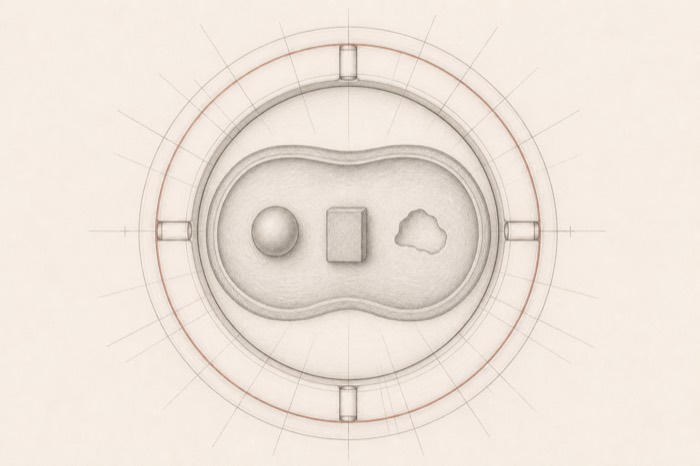

Desenho a grafite visto de cima: um anel circunda o corpo em corte com a esfera, o bloco e a nuvem de gás. Traços de raio partem de vários pontos do anel — um fio vermelho-óxido marca a volta do tubo — e atravessam o corpo de ângulos diferentes.

Centenas de sombras, de centenas de ângulos. O computador desfaz a soma da chapa e o corpo sai em fatias.

Ressonância · o campo que alinha

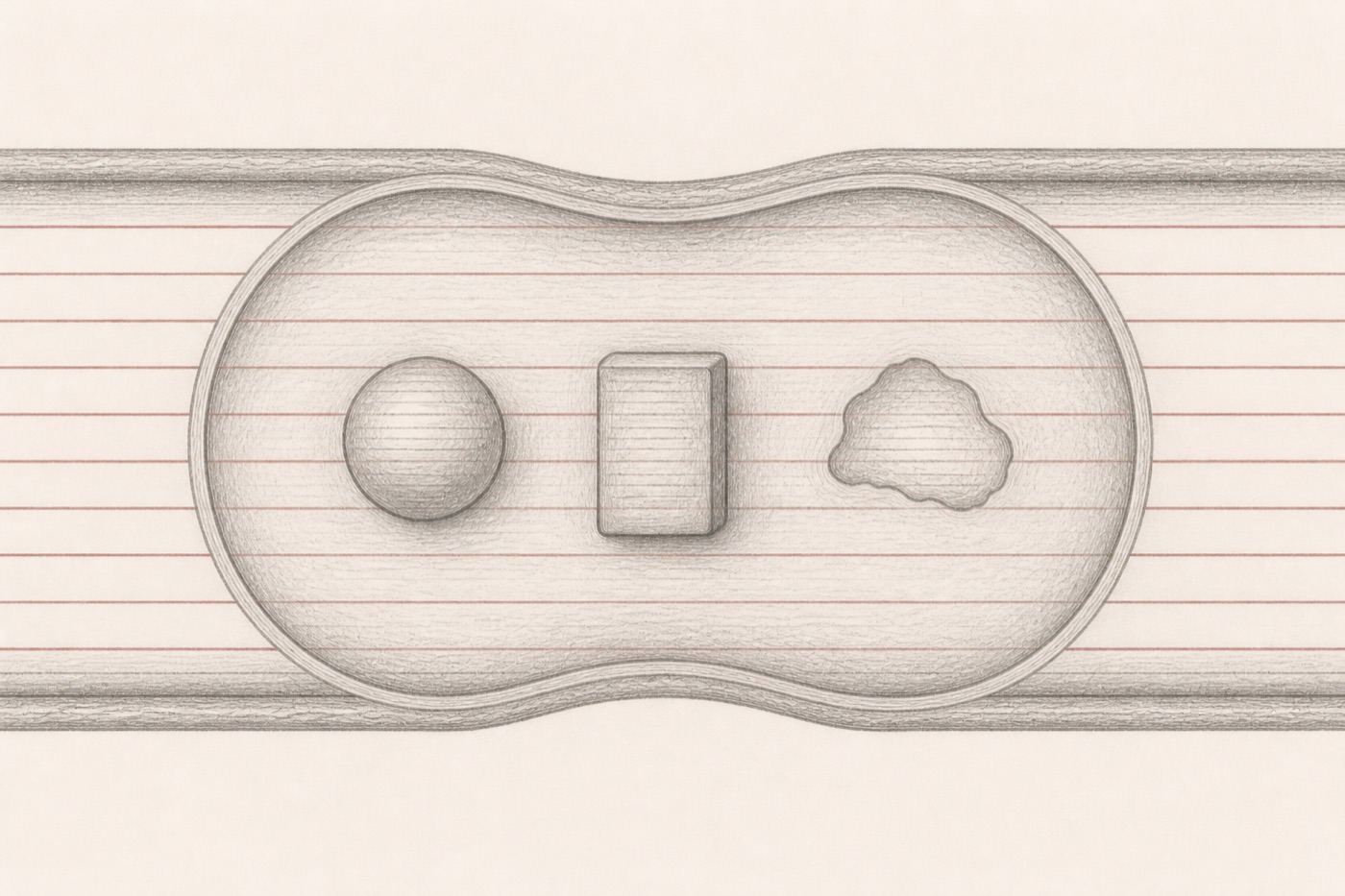

Desenho a grafite: o mesmo corpo em corte atravessado por linhas de campo horizontais, finas e paralelas, algumas em vermelho-óxido. Dentro do corpo, a esfera, o bloco e a nuvem de gás repousam entre as linhas alinhadas do ímã.

O sinal vem do próprio tecido: cada um volta ao alinhamento num tempo diferente, e é essa diferença que a imagem mostra.

Figura Como cada método vê Ilustração educativa

A mesma cena — um líquido, um osso, uma bolsa de gás — vista por quatro físicas diferentes. O limite de cada método já está no desenho: o som não passa do osso nem do gás; a chapa soma tudo numa sombra só; o tubo que gira desfaz essa soma em fatias; o ímã escuta o próprio tecido.

Radiografia

  • Faz bem: osso, ar, posicionamento de dispositivo, triagem torácica.
  • Faz mal: partes moles, abdome além do padrão gasoso.
  • Pergunta típica: há fratura, há pneumotórax, onde está o cateter.

Ultrassom

  • Faz bem: líquido, parede, vascularização em tempo real, resposta a manobra, superficial.
  • Faz mal: o que está atrás de gás e de osso; retroperitônio em biotipo desfavorável.
  • Pergunta típica: é sólido ou líquido, há fluxo, dói quando comprime.
  • Particularidade: depende de quem segura o transdutor, e isso é característica do método, não defeito.

Tomografia

  • Faz bem: densidade, cálculo, ar livre, sangramento agudo, osso cortical, campo amplo em pouco tempo.
  • Faz mal: distinguir partes moles semelhantes sem contraste; pelve.
  • Pergunta típica: há perfuração, há cálculo, onde está o sangramento, qual a extensão.

Ressonância

  • Faz bem: contraste entre tecidos moles, medula óssea, difusão, comportamento ao longo do realce.
  • Faz mal: cálculo e calcificação; qualquer coisa em quem não fica imóvel; pulmão.
  • Pergunta típica: o que é esta lesão, até onde ela vai, há invasão.

A regra que resume

Tomografia separa densidade. Ressonância separa tecido. Ultrassom mostra movimento e responde a manobra. Radiografia mostra osso e ar.

Quando a pergunta não casa com o que o método separa, o exame sai e a pergunta fica — o que costuma terminar em repetição com outro método.

Para levar ao radiologista

  • Qual método separa o que eu preciso distinguir?
